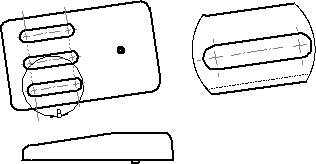

Вращение видов

Можно вращать вид для ориентации выбранной кромки по горизонтали или по вертикали. Можно вращать вид вокруг центральной точки для ориентации его под любым углом.

Чтобы вращать чертежный вид вокруг кромки модели:

1. Выберите линейную кромку модели в чертежном виде.

2. Выберите Инструменты, Расстановка видов чертежа, Горизонтальная кромка или Вертикальная кромка.

   Вид вращается до тех пор, пока выбранная кромка не будет расположена горизонтально или вертикально.

   Если существуют какие-либо виды, спроецированные с вида, измененного подобным образом, то они обновятся для сохранения проекции.

Для вращения чертежного вида вокруг его центральной точки:

1. Выберите Вращать вид на панели инструментов "Вид" или нажмите правой кнопкой мыши на вид и выберите Масштабирование/перемещение/вращение, Вращать вид.

   Появится диалоговое окно Вращать чертежный вид.

2. Перетащите вид для поворота его на требуемый угол. Вид вращается по окружности с шагом 45°, но его можно разместить под любым углом. Угол отображается в градусах в диалоговом окне.

   - или -

   В диалоговом окне введите угол в поле Угол чертежного вида и выберите Применить, чтобы просмотреть вращение.

   - или -

   Нажмите на правую или левую стрелочные клавиши. Вид перемещается в зависимости от значения шага, указанного для стрелочных клавиш, в Инструментах, Параметрах, Настройках пользователя, Виде, Вращении вида.

3. Установите параметры и нажмите на кнопку Применить:

   Зависимые виды используют новую ориентацию. Обновляет виды, созданные с помощью вращаемого вида (например, проекция).
   Вращать указатель центра с видом

4. Нажмите Закрыть для закрытия диалогового окна.

Чтобы вернуть вид в его первоначальную ориентацию:
