Comprobación de geometría
Para realizar un análisis de SolidWorks FloXpress, debe tener una cavidad única completamente encerrada en el modelo. Si el volumen de fluido en dicha cavidad es nulo, significa que no está completamente encerrada y aparecerá un mensaje advirtiendo de que se deben cerrar todas las aperturas del modelo.
Para comprobar la geometría:
-
En el PropertyManager, lea la información del cuadro Mensaje.
El cuadro Mensaje informa si la geometría es válida para el análisis.
-
Lleve a cabo una de las siguientes acciones:
-
Si la geometría es válida, defina las opciones del PropertyManager y haga clic en
.
-
Si la geometría no es válida, continúe con este procedimiento para encerrar la entrada y salida.
-
Haga clic en
para salir de SolidWorks FloXpress.
-
Encierre las aperturas de la entrada y salida con una operación sólida como, por ejemplo, una extrusión.
No puede utilizar superficies para cerrar la cavidad.
-
Haga clic en Herramientas, SolidWorks FloXpress, y avance al PropertyManager Comprobación de geometría.
Ahora el cuadro Mensaje debería mostrar que la geometría es válida.
-
Configure las opciones del PropertyManager.
-
Haga clic en .
Opciones del PropertyManager
Volumen de fluido
|
|

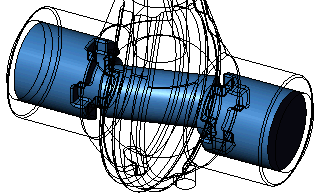

Ver volumen de fluido  . Cambia el modelo a la vista de estructura alámbrica y se acerca con el zoom para mostrar el volumen de fluido. Utilice esta opción para asegurarse de que el volumen de fluido es realmente el que desea comprobar.
|
|
|
|
|
|
Paso de flujo más pequeño  . Define la geometría utilizada para el paso de flujo de fluidos más pequeño.
El valor de Paso de flujo más pequeño generado automáticamente depende del tamaño del modelo y las condiciones de contorno.
Si el modelo tiene un taladro más pequeño que el paso de flujo más pequeño, es posible que el software no pueda solucionarlo y no se incluya correctamente en los cálculos. Por ejemplo, el software puede calcular que el fluido no pase en absoluto a través del taladro cuando el fluido fluye realmente a través de él.
|
