Romper esquinas/Recortar esquinas

La herramienta Romper esquinas/Recortar esquinas corta o agrega material a una pieza de chapa metálica doblada sobre una arista o una cara.

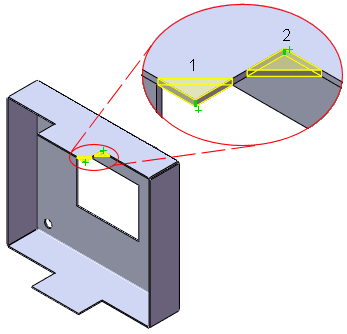

1. Esquina externa: cortar material
2. Esquina interna: Agregar material

Para crear una esquina de rotura:

  1. Crear una pieza de chapa metálica.

  2. Haga clic en Romper esquinas/Recortar esquinas (barra de herramientas Chapa metálica) o en Insertar, Chapa metálica, Romper esquinas.

  3. En el PropertyManager Romper esquinas, en Opciones de romper esquina:

    1. Seleccione Aristas de esquina y/o caras de brida .

    2. Seleccione un Tipo de rotura: Chaflán o en Redondeo .

    3. Establezca un valor para Distancia (Chaflán) o Radio (Redondeo).

  4. Haga clic en .
