Ejemplo de conversión de 2D a 3D

El dibujo original se importa a un documento de piezas como Croquis1. Las entidades de croquis en la esquina inferior izquierda se convierten en la vista Frontal. La superior izquierda se convierte en la vista Superior. La inferior derecha se convierte en la vista Derecha. La superior derecha es una vista Auxiliar.

La vista Frontal está en la parte inferior izquierda. Las vistas Superior, Derecha y Auxiliar se doblan perpendicularmente con respecto a la vista Frontal.

Una vista isométrica muestra la orientación de los croquis.

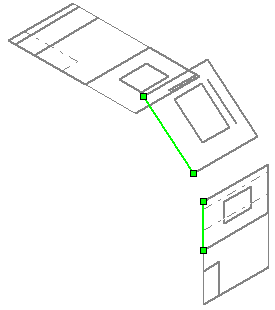

Alinee las aristas izquierdas de los croquis Auxiliar y Superior, y luego los croquis Derecho y Auxiliar.

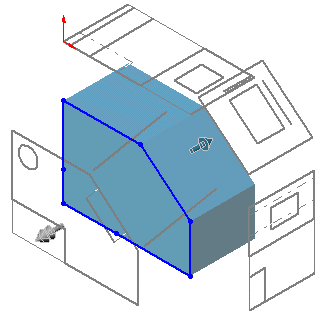

Extruya la operación base.

Corte o extruya otras operaciones. En este ejemplo, un taladro redondo, un taladro rectangular y una muesca rectangular se cortan para completar la pieza.
