Estilo
Se pueden definir estilos, de forma similar a como se definen estilos de párrafo en los documentos de procesadores de texto, para cotas y varias anotaciones (Notas, Símbolos de tolerancia geométrica, Símbolos de acabado superficial y Símbolos de soldadura). Al utilizar estilos en anotaciones, puede repetir los símbolos utilizados con más frecuencia. Con estilos es posible:
-
Guardar una propiedad de cota o de anotación como parte de un estilo.
-
Nombrar estilos de manera que puedan ser referenciados.
-
Aplicar estilos a cotas o anotaciones múltiples.
-
Agregar, actualizar y eliminar estilos.
-
Guardar y cargar estilos. También se pueden cargar estilos guardados desde otros documentos y ubicados en otras carpetas.
-
Utilice los estilos globalmente mediante la Biblioteca de diseño.
Los estilos funcionan de la siguiente forma:
-
Al agregar una anotación, se puede preseleccionar un elemento que utilice un estilo y ése se convierte en el predeterminado para el nuevo elemento. Si se hace clic en una ubicación primero, no se utiliza ningún estilo para las nuevas cotas o anotaciones.
-
No se pueden aplicar estilos a cotas creadas por Anotaciones de taladro.
-
Cuando inserte cotas desde una pieza o ensamblaje en un dibujo con Insertar elementos del modelo, los estilos de las cotas pertenecen al modelo original y no puede asignar estilos de dibujo a cotas insertadas. En su lugar, puede cargar los estilos de pieza o de ensamblaje en el dibujo. En este caso, los cambios a los estilos en los dibujos cambian los estilos en el documento de pieza o de ensamblaje.
-
Se pueden cargar los estilos de pieza o de ensamblaje en los dibujos. Los cambios a los estilos en los dibujos cambian los estilos en el documento de pieza o de ensamblaje.
Las extensiones de los estilos son:
|
Cotas
|
.sldstl
|
|
Notas
|
.sldnotestl
|
|
Símbolos de tolerancia geométrica
|
.sldgtolstl
|
|
Símbolos de acabado superficial
|
.sldsfstl
|
|
Símbolos de soldadura
|
.sldweldstl
|
La extensión .sldfvt es admitida por todos los estilos.

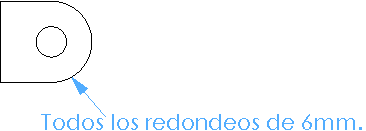

Este ejemplo muestra cómo usar los estilos de anotación para notas.
-
Cree una nota para utilizar en más de un dibujo.
-
Agregue el estilo al dibujo.
-
Guarde el estilo en la Biblioteca de diseño para utilizar en otro dibujo.
Al guardarlo en la biblioteca, la nota es accesible desde todos los dibujos, piezas y ensamblajes mediante arrastrar y colocar.
-
Abra la carpeta de anotaciones en la Biblioteca de diseño para ver la nota guardada.
|
|
Para agregar un estilo a un documento:
-
Seleccione una o más cotas o anotaciones.
-
Edite las propiedades de cota o de anotación en el PropertyManager o en el cuadro de diálogo.
-
Haga clic en Agregar o actualizar un estilo .
.
-
En el cuadro de diálogo, escriba un nombre en Introducir un nombre nuevo o escoger un nombre existente y haga clic en Aceptar.
Para aplicar un estilo a una cota o anotación:
-
Seleccione una o más cotas o anotaciones.
-
En el PropertyManager o cuadro de diálogo, seleccione un estilo en Configurar un estilo actual.
Para guardar un estilo para usar en otro dibujo:
-
Con un estilo visible, en Configurar un estilo actual, haga clic en Guardar un estilo
.
-
En el cuadro de diálogo Guardar como busque la carpeta donde desea guardar el archivo, edite el nombre del archivo si fuera necesario y haga clic en Guardar.
Para agregar el estilo a la Biblioteca de diseño, guárdelo en Documents and Settings\All Users\Datos de programa\SolidWorks\SolidWorks versión\design library\annotations.
Para cargar un estilo en un dibujo:
-
Haga clic en Cargar estilo
.
-
En el cuadro de diálogo Abrir, busque la carpeta adecuada y seleccione uno o varios archivos.
Se pueden seleccionar múltiples archivos de estilos mediante las teclas Mayús o Ctrl.
-
Haga clic en Abrir.
Aparecen los estilos cargados en la lista Configurar un estilo actual.
Para actualizar un estilo:
-
Seleccione una cota o anotación con el estilo.
-
Edite las propiedades de cota o de anotación.
-
Haga clic en Agregar o actualizar un estilo .
-
Seleccione el nombre del estilo en la lista, elija Actualizar todas las anotaciones asociadas a este estilo y, a continuación, haga clic en Aceptar.
-
Haga clic en Reconstruir
en la barra de herramientas Estándar, o en Edición, Reconstruir para actualizar las anotaciones vinculadas al estilo.
Para romper la asociación con un estilo:
-
Haga clic en Agregar o actualizar un estilo .
-
Seleccione el nombre del estilo, elija Romper todos los vínculos con este estilo y, a continuación, haga clic en Aceptar.
Las cotas y anotaciones retienen las propiedades aplicadas previamente por el estilo a no ser que se restablezcan las cotas a las predeterminadas del documento (ver a continuación).
Para eliminar un estilo:
-
Seleccione un estilo en la lista Configurar un estilo actual.
-
Haga clic en Eliminar un estilo
.
El estilo actual está configurado en <NINGUNO>. Las cotas y anotaciones retienen las propiedades aplicadas previamente por el estilo a no ser que se restablezcan las cotas a las predeterminadas del documento.
Para restablecer las propiedades de una cota o una anotación a las predeterminadas del documento:
-
Seleccione una cota o una anotación con estilos.
-
Haga clic en Aplicar los atributos predeterminados a los elementos seleccionados
.
El estilo se restablece a <NINGUNO> (el predeterminado del documento).
Al seleccionar un estilo de <NINGUNO> se desvincula la cota o la anotación del estilo, pero la cota o la anotación retienen las propiedades que ya han sido aplicadas. Para restablecer las propiedades de cota o de anotación, utilice Aplicar los atributos predeterminados a los elementos seleccionados. La designación <NINGUNO> indica que la cota no está vinculada a ningún estilo, así que no se aplicará ningún cambio futuro a los estilos.
