PropertyManager Brida de arista

Puede agregar bridas de arista a una o más aristas.


Para mostrar este PropertyManager, en una pieza de chapa metálica, haga clic en Brida de arista Tool_Edge_Flange_Sheet_Metal.gif (barra de herramientas Chapa metálica).

Parámetros de brida

PM_sheetmtl_Edge_Flange_Edge.gif Arista Seleccione aristas en la zona de gráficos.
Para fusionar sólidos en una pieza de chapa metálica multicuerpo, seleccione sólo una arista.
  Perfil de brida de arista Editar el croquis del perfil.
  Utilizar radio predeterminado Seleccione o desactive.
  Utilizar tabla de calibres (Sólo disponible si se ha seleccionado una tabla de calibre de chapa metálica para la pieza) Seleccione o desactive.
PM_SM_bend_radius.gif Radio de pliegue Establezca un valor cuando estén desactivados Utilizar radio predeterminado y Utilizar tabla de calibres.
PM_Gap_Distance.gif Distancia de separación Configure un valor.

Ángulo

PM_angle.gif Ángulo de brida Configure un valor. Si selecciona Hasta arista y fusionar en Longitud de brida para fusionar dos sólidos en una pieza multicuerpo, se bloqueará el ángulo. Haga clic en PM_locked.gif para desbloquear el ángulo y modificarlo.
select_face_planar.png Seleccionar cara Seleccione una cara para definir la relación paralela o perpendicular para el Ángulo de brida.
  Perpendicular a la cara Define la brida de arista perpendicular a la cara en Seleccionar cara.
  Paralelo a la cara Define la brida de arista paralela a la cara en Seleccionar cara.

Longitud de brida

  Condición final de longitud Seleccione una de las siguientes opciones:
Hasta profundidad especificada
Crea la brida de arista basada en la Longitud y Dirección especificadas.
  • Longitud PM_distance_nonum.gif
  • Invertir dirección PM_reverse_direction.gif. Cambia la dirección de la brida de aristas.

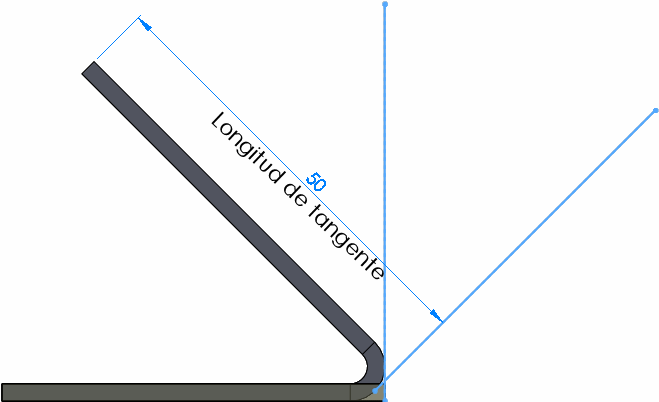

  • Intersección virtual externa PM_shm_Outer_Virtual_Sharp.gif, Intersección virtual interna PM_shm_Inner_Virtual_Sharp.gif, Pliegue tangente PM_Tangent_Bend.gif. Define el origen para la medida. Una intersección virtual crea un punto de croquis en el punto de intersección virtual de dos entidades de croquis. La opción Pliegue tangente es válida para pliegues mayores que 90º y permite usar la longitud de tangente de una brida como base para el cálculo de longitud. Puede escribir la longitud tangente sin tener que utilizar cálculos adicionales.
Hasta el vértice
Crea la brida de arista hasta un vértice que seleccione en la zona de gráficos. Puede crear la brida de arista normal al plano de brida o paralela a la brida base.
  • Normal al plano de brida
    El vértice seleccionado coincide con la cara final de la brida de arista.
    Paralelo a brida base
    El vértice seleccionado pasa a través de un plano paralelo a la cara de la brida base.
    edge flange normal to flange plane.gif edge_flange_parallel_to_base_flange.gif
    Normal al plano de brida. El vértice rojo coincide con la cara final de la brida de arista. (Aparece una línea de croquis para mayor claridad.) Paralelo a brida base. El vértice rojo pasa a través de un plano paralelo a la cara de la brida base. (Aparece una línea de croquis para mayor claridad.)
Hasta arista y fusionar
En una pieza multicuerpo, fusiona la arista seleccionada con una paralela de otro sólido. Seleccione una referencia de hasta la arista en el segundo sólido.
  • Intersección virtual externa PM_shm_Outer_Virtual_Sharp.gif, Intersección virtual interna PM_shm_Inner_Virtual_Sharp.gif
    Define el origen para la medida.
  • Seleccione una referencia de hasta la arista PM_sheetmtl_Edge_Flange_Edge.gif

Posición de brida

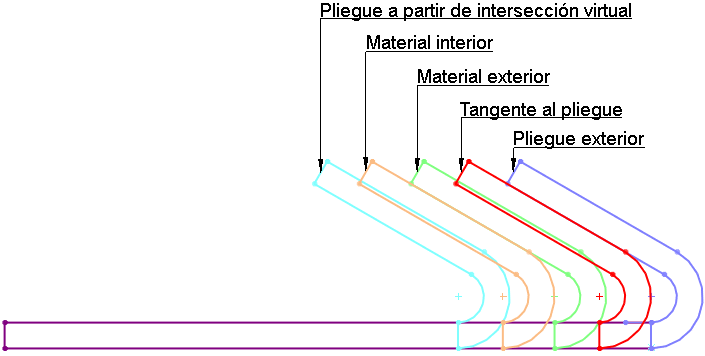

  Posición de pliegue Seleccione una de las siguientes opciones:
Material interior PM_shm_Material_Inside.gif
Material exterior PM_shm_Material_Outside.gif
Pliegue exterior PM_shm_Bend_Outside.gif
Pliegue a partir de intersección virtual pm_shm_BVS.gif

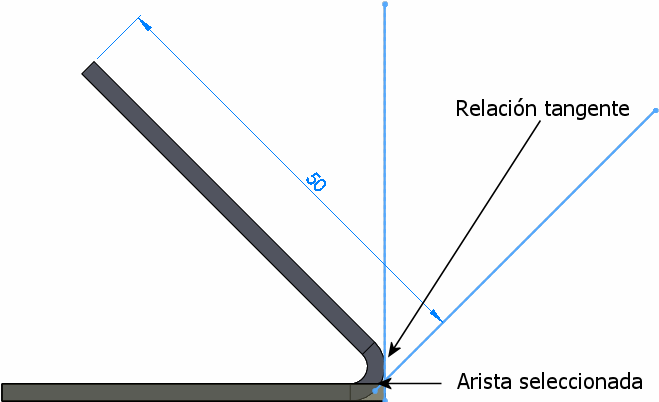

Tangente al pliegue PM_Tangent_to_Bend.gif
Válido para todas las opciones de longitud de brida y para los pliegues superiores a 90º. La posición de brida será siempre tangente a la cara lateral adyacente a la arista seleccionada y la longitud de brida mantendrá siempre la longitud exacta.


Edge Flange Positions.gif

  Recortar pliegues de los lados Seleccione para quitar material extra.
  Equidistanciar Seleccione para equidistanciar la cara de la chapa metálica.
  Condición final de equidistancia Seleccione un elemento en Condición final de equidistancia.
PM_reverse_direction.gif Invertir dirección Cambia la dirección de la equidistancia.
PM_distance_nonum.gif Equidistancia Configure un valor.

Fibra neutra de pliegue personalizada

Seleccione para configurar un Tipo de fibra neutra de pliegue y un valor para la fibra neutra de pliegue.

Tipo de desahogo personalizado

Para agregar cortes de desahogo, seleccione Tipo de desahogo personalizado y, a continuación, elija el tipo de corte de desahogo.

Si el Tipo de desahogo es:
  • Rectángulo o Semicilíndrico y selecciona Utilizar relación de desahogo, defina un valor en Relación.
  • Rectángulo o Semicilíndrico y desactiva Utilizar relación de desahogo, defina valores para Ancho de desahogo PM_Relief_Width.gif y Profundidad de desahogo PM_Relief_Depth.gif.
  • En Rasgado, elija Rasgadura PM_CustomRelief_Tear_Rip.gif o Extender PM_CustomRelief_Tear_Extend.gif.
