Cota horizontal
Puede especificar una cota horizontal entre dos entidades. La dirección horizontal se define por la orientación del croquis actual.
Para especificar una cota horizontal:
-
Con un croquis abierto, haga clic en Cota horizontal  en la barra de herramientas Cotas/Relaciones, o en Herramientas, Cota, Horizontal.
El cursor cambia a  .
-
Seleccione las dos entidades a acotar.
 Para deshacer selecciones previas, presione la tecla Esc. Por ejemplo, al acotar varias entidades con la herramienta Cota horizontal , presione la tecla Esc para deshacer la última selección. Esto es útil si selecciona sin querer una entidad que no deseaba acotar.
-
Configure el valor en el cuadro de diálogo Modificar y haga clic en  .
-

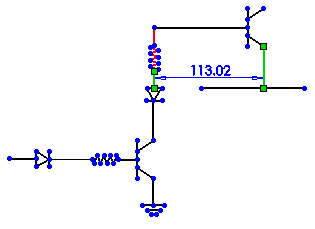

Haga clic en la ubicación donde desea situar la cota.
|
|
