Áreas de visualización
Se pueden ver modelos a través de una, dos o cuatro áreas de visualización.
|
Para abrir cuatro áreas de visualización:
Haga clic en Cuatro vistas  (barra de herramientas Ver) o en Ventana, Área de visualización, Cuatro vistas.
|
|
Se pueden seleccionar las siguientes disposiciones de áreas de visualización desde el menú Ventana o desde la barra de herramientas Vistas estándar:
|
|
Información sobre la función
|
Vistas visualizadas
|
|
|
Vista única
|
Especificado por el usuario
|
|
|
Dos vistas - Horizontal
|
Frontal y superior
|
|
|
Dos vistas - Vertical
|
Frontal y derecha
|
|
|

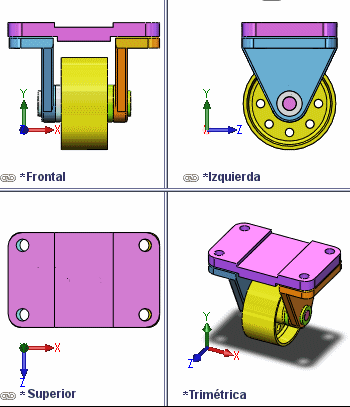

Cuatro vistas
|
Frontal, derecha, superior y trimétrica (tercer ángulo) o frontal, izquierda, superior y trimétrica (primer ángulo). Especifique Primer ángulo o Tercer ángulo en Herramientas, Opciones, Opciones de sistema, Visualizar/Selección.
|
-
La esquina inferior izquierda de cada área de visualización visualiza la orientación actual.
-
Para seleccionar otra orientación, haga clic en Orientación de vista bsp;
bsp;(barra transparente Ver).
-
Cuando se cambia de áreas de visualización múltiples a un área de visualización única, el modelo visualiza la orientación del área de visualización activa. Si se cambia de nuevo a áreas de visualización múltiples, las orientaciones vuelven a ser las predeterminadas.
-
Se puede cambiar la orientación o la rotación de un modelo en cualquier área de visualización independientemente, siempre y cuando las áreas de visualización no estén vinculadas.
Se pueden vincular vistas ortogonales. Las vistas no ortogonales, como por ejemplo la Isométrica, Trimétrica, etc. u orientaciones personalizadas, no están vinculadas.
Para vincular vistas ortogonales:
Haga clic en Vincular vistas
(barra de herramientas Vistas estándar) o en Ventana, Área de visualización, Vincular vistas.
El icono
en icono en el menú emergente Ver desplegable indica las áreas de visualización vinculadas.
Funcionalidad con vistas vinculadas:
-
El cambio de zoom y el traslado están vinculados en todas las vistas ortogonales.
-
La visualización de la rotación mediante el cursor no está disponible.
-
Si se gira una vista fuera de su orientación ortogonal, la vista deja de estar vinculada.
-
Si la vinculación de vistas está activada y se gira una vista hacia una orientación ortogonal, la vista se vincula.
