| A lo largo de X |
 |
Inferidas |
Línea horizontal croquizada a lo largo del eje X. Se aplica a croquis 3D. |
| A lo largo de Y |
 |
Inferidas |
Línea vertical croquizada a lo largo del eje Y. Se aplica a croquis 3D. |
| A lo largo de Z |
 |
Inferidas |
Línea horizontal croquizada a lo largo del eje Z. Se aplica a croquis 3D. |
| Coincidente |
 |
Inferidas |
Segundo círculo croquizado coincidente con el primer círculo. |
| Colineal |
 |
Agregadas |
Relación colineal agregada a las dos primeras líneas horizontales. |
| Concéntrica |
 |
Agregadas |
|
| Corradial |
 |
Agregadas |
Relación corradial agregada a los arcos interiores. |
| Igual |
 |
Agregadas |
Relación igual agregada a todos los círculos interiores. De esta forma, establece el diámetro únicamente para un círculo. |
| Curvatura igual |
 |
Agregadas |
La tasa de cambio de la pendiente (curvatura) es la misma en el punto compartido entre las curvas. |
| Ranuras iguales |
 |
Agregadas |
|
| Fijar |
 |
Agregadas |
Relación fija agregada al punto. |
| Fijar ranura |
 |
Agregadas |
|
| Horizontal |
 |
Agregadas |
Se agregó una relación horizontal a las asas de la spline. |
| Intersección |
 |
Inferidas o agregadas |

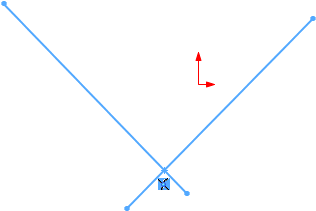

Relación agregada en la intersección del punto y dos líneas. Si realiza el croquis de las líneas y los puntos de manera que se entrecrucen, la relación se infiere. |
| Fusionar |
 |
Agregadas |
El punto final de la línea y el punto del rectángulo se fusionan para crear un único punto. |
| Punto medio |
 |
Inferidas o agregadas |
Línea constructiva croquizada a partir del punto medio de la línea diagonal. |
| Normal |
 |
Agregadas |
Relación normal agregada entre la línea y el plano. |
| Equidistancia |
 |
Inferidas |
El rectángulo mayor se equidistancia 10 con respecto al rectángulo menor mediante la herramienta Entidades equidistantes  . |
| En arista |
 |
Inferidas |
Las aristas del sólido se proyectan al plano de croquis mediante la herramienta Convertir entidades  . |
| En plano |
 |
Inferidas y agregadas |
Líneas croquizadas en un plano. |
| En la superficie |
 |
Inferidas |
Punto croquizado en una superficie. |
| Paralela |
 |
Inferidas |
Dos líneas croquizadas con una relación paralela. |
| Paralela a YZ |
 |
Agregadas |
Relación paralela agregada a la línea 3D y el plano alzado. |
| Paralela a ZX |
 |
Agregadas |
Relación paralela agregada a la línea 3D y el plano alzado. |
| Perpendicular |
 |
Inferidas |
Segundo círculo croquizado perpendicular a la primera línea. |
| Perforar |
 |
Agregadas |
Relación de perforación agregada entre el punto de croquis y la línea vertical. |
| Simétrica |
 |
Inferidas o agregadas |
Relaciones agregadas con las herramientas Simetría de entidades  o Simetría dinámica  . |
| Tangente |
 |
Agregadas |
Relación tangente agregada a dos splines. |
| Tangente a cara |
 |
Agregadas |
Igual pendiente en la arista de intersección entre la cara y la spline. Consulte Tangent_to_Face_Relations_with_Splines.htm.
|
| Tracción |
|
|
Consulte Using_Traction_and_Belts_for_Layout_Sketches.htm. |
| Vertical |
 |
Inferidas |
Círculo croquizado con centro inferido al origen del croquis. |
