Vista de cotas muestra todas las cotas utilizadas en la pieza o el ensamblaje activo, incluidas las que tienen un valor definido y las que son resultado de ecuaciones. Esta vista facilita el cambio de nombre o la modificación de valores para varias cotas.
Las cotas que tengan un valor definido son visibles sólo en esta vista y no así en Vista de ecuaciones ni tampoco en Vista ordenada.
Hay disponibles dos versiones de Vista de cotas: una para piezas y otra para ensamblajes.

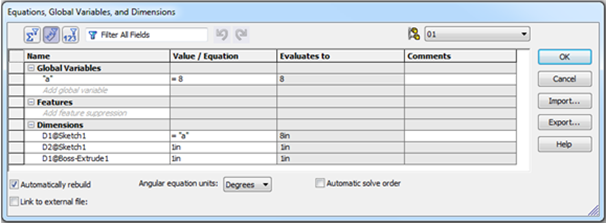

En la Vista de cotas de una pieza, puede:
- Agregar nuevas variables globales, además de cambiar de nombre, editar, eliminar y suprimir las existentes.
- Agregar ecuaciones para suprimir operaciones.
- Cambiar de nombre y modificar valores de cota o agregar ecuaciones a cotas.
- Agregar comentarios a variables globales y operaciones, así como a cotas que tengan ecuaciones.

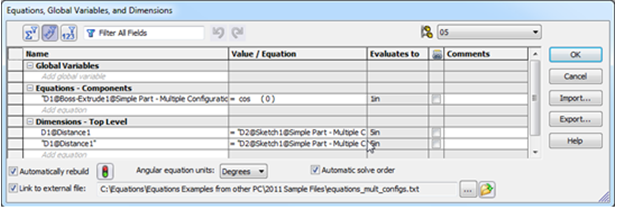

En la Vista de cotas de un ensamblaje, puede:
- Agregar nuevas variables globales, además de cambiar de nombre, editar, eliminar y suprimir las existentes.
- Agregar ecuaciones para componentes, además de cambiar de nombre, editar, eliminar y suprimir las existentes.
- Cambiar el nombre de las cotas de nivel superior del ensamble y editarlas.
- Agregar comentarios a variables globales y ecuaciones para componentes, así como para las cotas de nivel superior que contengan ecuaciones.
Al suprimir una ecuación asignada a una cota, ésta utiliza el último valor evaluado. Al desactivar la supresión de la ecuación, la cota utiliza la ecuación en lugar del valor.
Importante: En la columna Nombre, los nombres de las variables globales, operaciones y ecuaciones aparecen entre comillas, no siendo éste el caso para los nombres de cotas. En la columna Valor/Ecuación, las cotas determinadas por ecuaciones comienzan por = (signo igual) y las cotas con un valor definido no comienzan por =.
