Uso de líneas constructivas para crear cotas radiales y de diámetro

Puede crear varias cotas radiales y de diámetro sin seleccionar cada vez la línea constructiva.

Este tipo de acotación es útil al crear croquis para geometría de revolución que requieren varias cotas de diámetro.

Cota radial, línea constructiva Cota de diámetro, línea constructiva

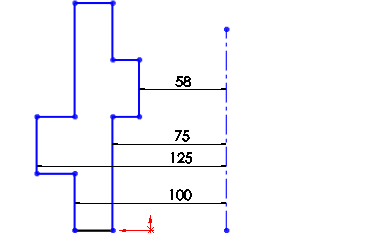

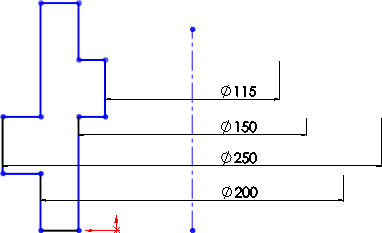

Varias cotas radiales Varias cotas de diámetro

  1. En un croquis con una línea constructiva y líneas o puntos, haga clic en Cota inteligente Tool_Smart_Dimensions_Relations.gif (barra de herramientas Cotas/Relaciones de croquis) o en Herramientas > Cotas > Inteligente.
  2. Seleccione la línea constructiva y una línea o un punto.
  3. Para crear un radio, mueva el cursor a la cara cercana a la línea constructiva. Para crear un diámetro, mueva el cursor a la cara alejada de la línea constructiva.
  4. Haga clic para situar la cota.

    El cursor cambia a pointer _smart_dimension_radial.gif para las cotas radiales y a Pointer Smart Dimension Diametral para las cotas de diámetro.

  5. Seleccione otras líneas o puntos del croquis para crear cotas adicionales.
