Contacto Nodo a superficie

Características acerca del contacto nodo a superficie:

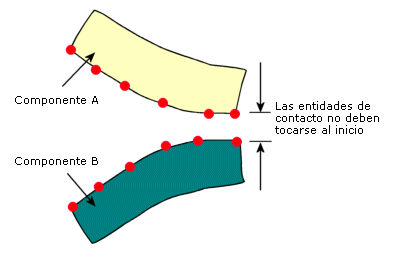

• No requiere que las caras estén en contacto inicialmente.

• No requiere una malla compatible entre las caras de origen y destino.

• Admite vértices, aristas y caras como entidades de Set 1.

• Esta formulación de contacto está disponible con el tipo de contacto Sin penetración para estudios estáticos, no lineales y térmicos. En los estudios estáticos y no lineales, este tipo de contacto evita la interferencia entre las caras de origen y destino pero les permite alejarse entre sí para formar separaciones. Para problemas térmicos, puede usar la opción Resistencia térmica .

• Si bien el contacto Superficie a superficie es más preciso en general, la opción Nodo a superficie brinda mejores resultados si el área de contacto entre las dos caras resulta muy pequeña o se reduce a una línea o un punto.

• La figura muestra una posible deformación de dos caras con malla incompatible.

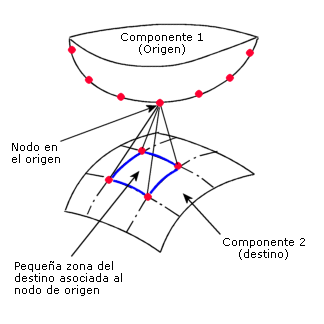

• Para cada nodo en el origen, el software asigna una o más caras de elementos en el destino.

NOTA: El programa selecciona los candidatos para las caras de origen y destino internamente. Se definen mediante las entidades Set 1 y Set 2 en el PropertyManager Contacto.

• Contacto de superficie: Impide la interferencia pero permite la separación.
