Contacto Nodo a nodo

Características acerca del contacto nodo a nodo:

• Sólo está disponible para caras que inicialmente se encuentran en contacto.

• Requiere una malla compatible. El programa crea nodos coincidentes en las caras de origen y destino.

• Esta formulación de contacto está disponible con el tipo de contacto Sin penetración para estudios estáticos, no lineales y térmicos. En los estudios estáticos y no lineales, este tipo de contacto evita la interferencia entre las caras de origen y destino pero les permite alejarse entre sí para formar separaciones. Para problemas térmicos, cada par de nodos coincidentes mantiene la misma temperatura en todo momento.

NOTA: El programa selecciona los candidatos para las caras de origen y destino internamente. Se definen mediante las entidades Set 1 y Set 2 en el PropertyManager Contacto.

• Esta formulación es más rápida que nodo a superficie y superficie a superficie, pero es la menos precisa para problemas estructurales generales con rotaciones grandes y de deslizamiento. La precisión de los resultados depende de la carga, siendo óptimo que las dos caras se encuentren una junto a la otra sin demasiado deslizamiento o rotaciones relativas. La precisión disminuye a medida que la carga provoca grandes deslizamientos o rotaciones. Para tales problemas, utilice las opciones Nodo a superficie o Superficie a superficie y active la opción Gran desplazamiento. Para problemas térmicos, la precisión en menos sensible puesto que no hay movimiento. Sin embargo, para problemas de tensión térmica, los estudios térmicos y estructurales deben tener una configuración de contacto compatible.

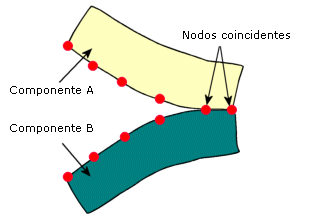

• La figura ilustra una posible deformación de dos caras que inicialmente se encontraban en contacto.
