Sobre cara plana

Esta opción se puede usar sólo cuando todas las caras seleccionadas son planas. Cada cara puede estar en un plano diferente y restringirse con relación a sus propias direcciones (Dirección 1, Dirección 2 y Normal).

Atributo	Valor
Posibles GDL para mallas sólidas	3 traslaciones
Posibles GDL para mallas de vaciado	3 traslaciones y 3 rotaciones
Símbolo 3D	traslación	rotación
Entidades seleccionables	Caras planas solamente
Traslaciones	A lo largo de la dirección 1 de la cara
	A lo largo de la dirección 2 de la cara
	Normal a la cara
Rotaciones (para vaciados solamente)	Alrededor de la dirección 1 de la cara
	Alrededor de la dirección 2 de la cara
	Alrededor de la dirección normal a la cara

Buscar 'Sobre cara plana' en la Base de conocimiento de SOLIDWORKS.

Proporcione comentarios sobre este tema

SOLIDWORKS agradece sus comentarios acerca del formato, la precisión y la rigurosidad de la documentación. Utilice el siguiente formulario para enviar comentarios y sugerencias sobre este tema directamente al equipo de documentación. Nota: el equipo de documentación no puede responder a preguntas técnicas. Haga clic aquí para ver información sobre soporte técnico.

* Obligatorio


*Correo electrónico:
Asunto:		Comentarios sobre los temas de la ayuda
Página:		Sobre cara plana
*Comentario:
*		Por la presente confirmo que he leído y acepto la política de privacidad en virtud de la cual Dassault Systèmes usará mis Datos personales

Cancelar

Imprimir tema

Seleccione el ámbito del contenido que desee imprimir:

Este tema y todos los demás a los que enlace este tema

Solo este tema

Este tema y solo los temas derivados de él

Este tema seleccionado y todos los subtemas

Cancelar

Hemos detectado que la versión de su explorador es anterior a Internet Explorer 7. Para una visualización óptima, le recomendamos que actualice a Internet Explorer 7 o versión superior.

No volver a mostrar este mensaje

Versión del contenido de la ayuda web: SOLIDWORKS 2012 SP05

Para desactivar la ayuda web desde SOLIDWORKS y utilizar la ayuda local en su lugar, haga clic en Ayuda > Usar la ayuda web de SOLIDWORKS.

Para informar sobre problemas detectados con la interfaz y la función de búsqueda de la ayuda web, póngase en contacto con el representante local de soporte. Si desea proporcionar comentarios sobre temas individuales, utilice el vínculo “Comentarios sobre este tema” en la página del tema en cuestión.

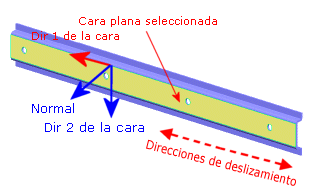

La cara plana seleccionada (en amarillo) sólo puede deslizarse a lo largo en la dirección que se muestra por medio de las flechas rojas, por ejemplo, Dir. 1 de la cara. Si se establecen las otras dos direcciones (Dir. 2 y Normal) en cero, se cumplirá esta condición.

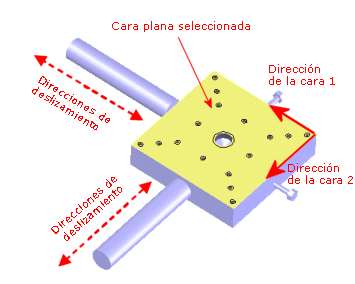

La cara plana seleccionada (en amarillo) puede deslizarse a lo largo de Dir. 1 de la cara y Dir. 2 de la cara. Si se establece el movimiento normal en cero, se cumplirá esta condición.

El escritorio que se muestra arriba puede moverse libremente sobre el piso (flechas rojas discontinuas) y no se permite ningún movimiento normal (flecha azul).	Las caras planas seleccionadas (en amarillo) pueden deslizarse libremente a lo largo de la Dir. 1 y la Dir. 2 de las caras seleccionadas y restringirse en la dirección Normal.

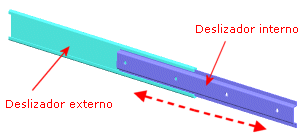

El deslizador interno puede deslizarse libremente en las direcciones que se muestran en las flechas discontinuas.	Utilice el tipo de restricción Sobre cara plana para especificar cero desplazamiento a lo largo de Dir. 2 de la cara y Normal a la cara.
