Criterio de error Tsai-Hill
Criterio de error
El criterio Tsai-Hill se aplica a los vaciados compuestos.
Este criterio tiene en cuenta la parte de la energía de distorsión de la energía de deformación total que se almacena debido a la carga. La energía de distorsión es la parte de la energía de deformación que hace que la forma cambie. La otra parte es la energía de dilatación, que hace que el volumen cambie (cambia el área en el caso de 2D) debido a la carga.

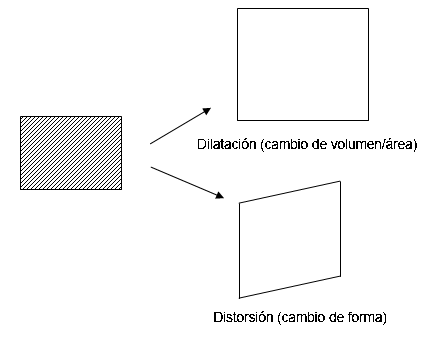

En la figura se ilustra la diferencia entre la dilatación y la distorsión cuando se carga un modelo en 2D.
Para una lámina 2D, que es el caso de los vaciados compuestos, se considera que cada lámina está en un estado de tensión del plano con s
3 =0, t
13 =0, t
23 =0. El índice de error se calcula como se indica a continuación:
donde:
X
1 es el límite de tracción del laminado en la dirección del material 1,
X
2 es el límite de tracción del laminado en la dirección del material 2 y
S
12 es el límite cortante del laminado
Consulte Direcciones de materiales de pliegues compuestos para obtener una definición de las direcciones de los materiales 1 y 2.
El programa informa que el factor de seguridad (FOS) contra el error de laminado es 1 / raíz cuadrada (F.I.). El FOS es el coeficiente por el que se deberían multiplicar todos los componentes de tensión para alcanzar el error de laminado (F.I. = 1). Un valor de FOS mayor que 1 indica que el laminado está a salvo de fallos.
Además,
X
1 = X
1
T if s
1 > 0
X
1 = X
1
C if s
1 < 0
X
2 = X
2
T if s
2 > 0
X
2 = X
2
C if s
2 < 0
Los superíndices T y C denotan límites de tracción y de tracción respectivamente.
NOTA: El criterio Tsai-Hill Tiene en cuenta la interacción entre distintos componentes de tensión. Por tanto es una teoría de error interactiva.
Limitación
El criterio de error Tsai-Hill no puede predecir distintos modos de error, incluido el error de fibra, el error de matriz y el error de conexión fibra-matriz.
Temas relacionados
Realización de una comprobación del factor de seguridad
Directrices para la selección de un criterio de error
Criterios de error compuesto
