El programa distribuye la carga de rodamiento aplicada de manera radial y no uniforme a lo largo de la sección transversal de una cara cilíndrica o una arista de un vaciado.

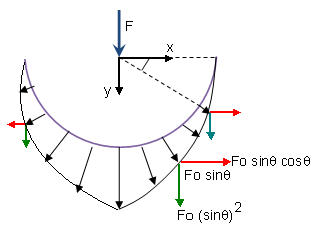

- Variación sinusoidal
- La figura muestra la sección transversal de una cara cilíndrica o una arista de vaciado según su selección. Para obtener ilustraciones detalladas de cómo se define el espacio medio, consulte Cargas de rodamiento.
Usted aplica la carga mostrada como F. El programa transfiere la carga a cada nodo a lo largo de la circunferencia de las aristas seleccionadas o la sección transversal de las caras seleccionadas como Fo sinΘΘ. La figura muestra el componente x e y de la carga transferida mediante flechas rojas y verdes respectivamente. El valor de Fo es determinado por el equilibrio de la fuerza.
n es el número de nodos a lo largo de la circunferencia.

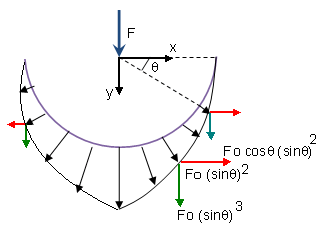

- Distribución parabólica
- En el caso de la distribución parabólica, la carga se transfiere a cada nodo a lo largo de la circunferencia como Fo (1-x2), lo cual se reduce a Fo sin2ΘΘ.
El valor de Fo se basa en el requisito del equilibrio de la fuerza.
Aquí, n es el número de nodos a lo largo de la circunferencia.
En los ejemplos de arriba, el componente horizontal de las fuerzas que muestran las flechas rojas se equilibra debido a la selección simétrica de entidades. Lo más aconsejable es asegurarse de que la malla también sea simétrica.
