Explosión y contracción mediante el Asistente para animación

Para utilizar el Asistente para animación para explosiones y contracciones, primero debe crear una una vista explosionada del ensamblaje. La secuencia de animación que crea utilizando el Asistente para animación se basa en los mismos cálculos.

Para explosionar o contraer:

  1. Haga clic en Asistente para animación Tool_Animation_Wizard.gif (barra de herramientas MotionManager).
  2. En el cuadro de diálogo Seleccionar un tipo de animación:
    1. Seleccione Explosionar o Contraer.
    2. Seleccione Eliminar todos los trayectos existentes si desea eliminar las secuencias de animación existentes.
    3. Haga clic en Siguiente.
  3. En el cuadro de diálogo Opciones de control de animaciones:
    1. Escriba la Duración (segundos) de la animación en segundos.
    2. Escriba un valor para el Tiempo de inicio (segundos) del movimiento.
    3. Haga clic en Finalizar.

      Haga clic en Guardar animación Tool_Save_Animation.gif (barra de herramientas MotionManager) para guardarla.

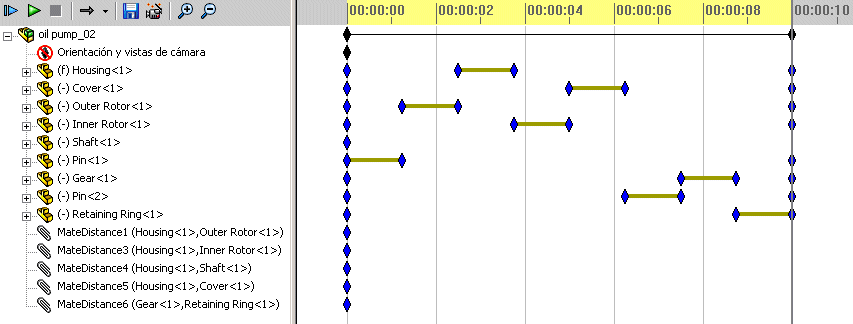

La escala de tiempo se rellena con barras de cambios y marcas en función de las opciones seleccionadas para Duración y Hora de inicio.


showme_button_w_text.gif Contracción seguida de Movimiento básico
Puede utilizar el Asistente para animación con Movimiento básico y Análisis de movimiento si las marcas generadas no interfieren con los cálculos que se llevan a cabo. En el caso del vídeo mostrado anteriormente, la rotación sólo comienza después de terminar la contracción.
