Propiedades personalizadas

El encabezado de columna en una tabla de diseño para especificar una propiedad personalizada utiliza esta sintaxis:

$PRP@propiedad

donde propiedad es el nombre de una propiedad personalizada. Puede utilizar una de las propiedades personalizadas enumeradas en el cuadro de diálogo Información de resumen (haga clic en Archivo, Propiedades, Específica de la configuración ), o puede agregar una nueva propiedad personalizada.

NOTAS:

• El encabezado de columna no distingue entre mayúsculas y minúsculas.

• Si tiene la intención de utilizar la propiedad personalizada como una columna en una Lista de materiales:

• • Para LDM basadas en Excel, no incluya espacios en el Nombre de propiedad.

  • Para LDM basadas en tablas, se permiten los espacios en el Nombre de propiedad.

Por ejemplo, utilice el encabezado $prp@Coste para controlar la propiedad personalizada Coste para cada configuración. En las celdas del cuerpo de la tabla, escriba el valor de la propiedad para cada configuración. Si deja en blanco una celda, la propiedad para la configuración no queda definida.

Las propiedades que están asociadas con parámetros de modelo (cotas y propiedades físicas) se actualizan automáticamente cuando cambian los parámetros del modelo.

Para agregar una propiedad personalizada a una tabla de diseño:

1. Inserte una tabla de diseño en su modelo.

2. En la hoja de cálculo de la tabla de diseño:

   1. Para cada columna con una propiedad personalizada, etiquete la columna con el formato $prp@propiedad; por ejemplo, $prp@longitud.

   2. En cada columna, escriba el nombre de la variable de la propiedad con el formato "nombre@@configuración@modelo"; por ejemplo, "D2@Sketch1@@Default@box.SLDPRT".

No olvide las comillas y asegúrese de escribir la extensión del nombre del archivo (.SLDPRT) en mayúsculas.

Para incluir las comillas, escriba una comilla simple (') antes de la expresión. Por ejemplo, escriba
'"D2@Sketch1@@Default@box.SLDPRT" para que la expresión
"D2@Sketch1@@Default@box.SLDPRT" aparezca en la tabla.

3. Haga clic fuera de la tabla de diseño para cerrarla.

   Las propiedades personalizadas que se agregan en tablas de diseño aparecen automáticamente en la pestaña Específica a la configuración del cuadro de diálogo Información de resumen. Puede utilizar estas propiedades en Notas y en Lista de materiales.

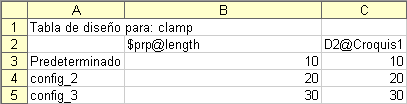

Ejemplo de una tabla de diseño que especifica propiedades personalizadas:
