Cotas entre arcos o círculos
De forma predeterminada, las distancias se miden al centro de un arco o círculo. Con la herramienta Cota inteligente
puede crear:

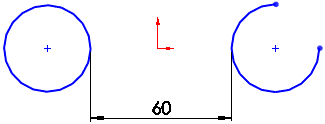

Para acotar entre aristas de dos arcos:
-
Haga clic en Cota inteligente (barra de herramientas Cotas/Relaciones) o en Herramientas, Cotas, Inteligente.
-
Seleccione la arista del primer arco y, a continuación, la del segundo.
-
Presione Mayús y haga clic para aplicar la cota entre las dos aristas.
|
|
|
|
Para cambiar la manera en que la distancia se mide:
-
Haga clic en la cota entre arcos.
Para mostrar Condición del primer arco y Condición del segundo arco en el PropertyManager Cota, seleccione las aristas de ambos arcos con la herramienta Cota inteligente .
-
En el PropertyManager Cota, seleccione la pestaña Líneas indicativas.
-
En Condición de arco:
-
Configure un valor para Condición del primer arco.
-
Configure un valor para Condición del segundo arco.
-
Haga clic en
.
|
Condición del primer arco
|
|
Condición del segundo arco
|
|

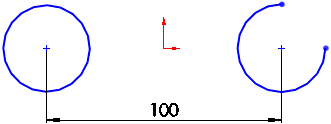

Centro
|
|
Centro
|
|
|
Mín.
|
|
|
Máx.
|
Para acotar entre círculos concéntricos y mostrar líneas de referencia:
-
Con un croquis abierto, haga clic en Cota inteligente en la barra de herramientas Cotas/Relaciones, o en Herramientas, Cota, Inteligente.
-
Haga clic en la arista de un círculo concéntrico y, a continuación, en la arista del segundo círculo concéntrico.
-
Haga clic para situar la cota.
-
Haga clic en .
|
|
|
Para mostrar las líneas de referencia después de colocar una cota:
Haga clic con el botón derecho del ratón en la cota y seleccione Opciones de visualización, Mostrar líneas de referencia.
|
|
También puede arrastrar las líneas de referencia a
nuevos puntos de asociación
y cambiar la posición de las
cotas radiales
.
