Definición de premontajes

El comando está disponible en los menús Sistema de tuberías y Tuberías. Este tema describe los pasos desde el menú Sistema de tuberías.

Para definir premontajes en un ensamblaje del sistema de recorrido:

  1. Haga clic en Sistema de recorrido > Sistema de tuberías > Definir premontajes .

    También puede hacer clic con el botón derecho en la operación Recorrido del gestor de diseño del FeatureManager y hacer clic en Definir premontajes.

    El PropertyManager de Premontajes enumera el nombre, el color y el estilo de línea para el premontaje y sus componentes.

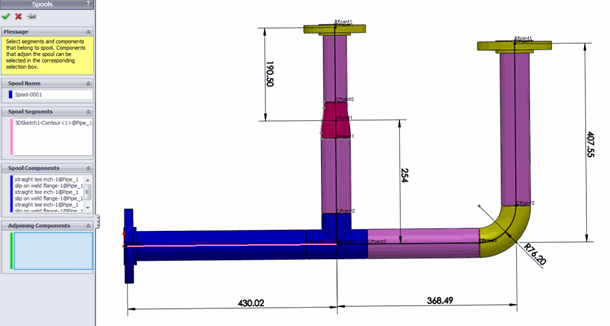

  2. En el ensamblaje, seleccione las entidades del croquis que forman el premontaje.

    Nota: Todos los segmentos y componentes de un premontaje deben ser contiguos. No se permiten separaciones en los premontajes. Además, sólo puede definir un premontaje cada vez.

    definir_premontajes

  3. Para unir componentes, haga clic en el PropertyManager y, en el ensamblaje, seleccione componentes que sean externos al premontaje. Estos componentes suelen ser empalmes en T y acodados que se conectarán al premontaje en el proceso de fabricación.
  4. Agregue o quite componentes arrastrando y colocando las entidades entre Componentes y Componentes contiguos en el PropertyManager.
  5. Haga clic en PM_OK.gif.

    Los premontajes se organizan en carpetas en el gestor de diseño del FeatureManager del recorrido. También se genera un estado de visualización para cada premontaje.

La creación de dibujos de premontaje, las LDM, la importación de datos P&ID y la exportación de datos de premontaje a PCF están integradas en la funcionalidad de tuberías y tubos. Puede seleccionar opciones para premontajes en cada uno de los PropertyManagers relacionados para estas funciones. Para obtener más información, consulte Ayuda de SolidWorks: Premontajes.
