Creación de una vista explosionada
Puede crear vistas explosionadas de piezas multicuerpo.
- Abra install_dir\samples\whatsnew\Parts\weldment01.sldprt.
- Haga clic en .
-
En la zona de gráficos, seleccione Gusset2.
En el PropertyManager, en Configuración, Gusset2 aparece en Componentes del paso de explosión
.
En la zona de gráficos aparece un sistema de referencia, alineado con los ejes X, Y y Z del modelo.
A continuación, cambie la alineación del sistema de referencia.
- Haga clic con el botón derecho del ratón en la esfera central del sistema de referencia y haga clic en Alinear con.
- Seleccione la cara estrecha de la cartela.
El asa azul se alinea normal a la cara seleccionada.

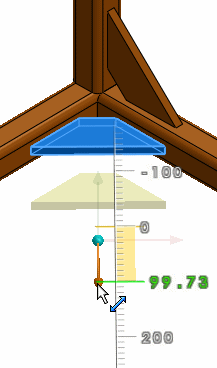

- Arrastre el asa azul para avanzar la cartela.
- Coloque la cartela aproximadamente como se indica.
