Alanı Tara/Doldur

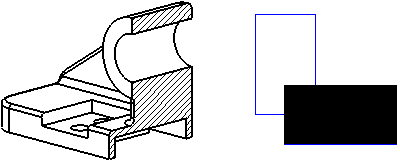

Otomatik tarama almayan sınırlar içine tarama ekleyebilirsiniz. Model yüzüne, kapalı çizim profiline veya model kenarları ve çizim objeleri kombinasyonu ile bağlanan bir bölgeye çapraz çizgi deseni veya katı dolgu ekleyebilirsiniz. Alan taraması yalnızca teknik resimlerde uygulanabilir.

Alanı tara/doldur kesit görünümlerine, hizalanmış kesit görünümlerine ve bölgesel kesit görünümlerine otomatik olarak uygulanır.

Alan taramanın bazı özelliklerine şunlar dahildir:

  • Alan taramanın katı dolgu olmasını seçtiyseniz, dolgunun varsayılan rengi siyahtır. You can change the color with the Line Color tool on the Line Format toolbar (except in section views).

  • Alan taramasını bloklara ekleyebilirsiniz.

  • Alan taramayı katmanlara taşıyabilirsiniz.

  • Kopuk Görünüm'deki bir alan taramasını yalnızca bütün halinde oldukta seçebilirsiniz; bir ayrımdan geçen alan taramasını seçemezsiniz.

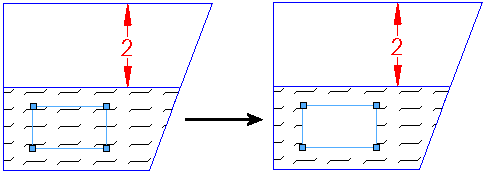

  • Bölge sınırlarını değiştirirseniz, (örneğin, aran taraması veya dolgusundan hariç tutmak istediğiniz bir dikdörtgeni çizerseniz), alanı güncellemek için sağ tıklayarak Alan Taramasını Yeniden Oluştur'u seçebilirsiniz.

  • When the pointer is over an area hatch or fill, the pointer changes to .

  • Teknik çizim görünümüne veya çizime ait olan ölçümlendirmeler veya detaylandırmalar, alan taraması veya dolgusunun en üstündeyken, çevrelerinde boşluk haresi bulunur. Bu seçeneği geçersiz kılabilirsiniz .

  • Simge, çizim objeleri ile tanımlanmadığı sürece alan taraması veya dolgusunu Kopyala veya Kes ve Yapıştır işlemleri ile taşıyamazsınız.

Alan Taraması/Dolgusu seçeneklerini ayarlamak için, Araçlar, Seçenekler, Sistem Seçenekleri, Alanı Tara/Doldur'a tıklayın.

Alan taraması veya katı dolgu eklemek için:

Alan taramasını veya katı dolguyu düzenlemek için:
