DimXpert Datum

Datum unsurların tanımlamak için DimXpert Datum aracını kullanın. Araç şu unsur tiplerini destekler:

  • Yükseklik

  • Silindir

  • Çentik

  • Düzlem

  • Basit Delik

  • Yuva

  • Genişlik

Bir datum unsur sembolü uygulamak için:

  1. Datum seçeneğine (DimXpert araç çubuğu) veya Araçlar, DimXpert, Datum seçeneklerine tıklayın.

  2. Datum unsurunun yüzünü seçin ve datum unsur sembolünü yerleştirmek için grafik alanına tıklayın.

Seçilen yüz birden fazla unsur tipini tanımlamak için kullanılabilirse, gereken unsuru seçmek için unsur seçici'yi kullanın.

  1. öğesine tıklayın.

Ayrıca datum gtol eklenti seçeneklerini de ayarlayabilirsiniz.

PropertyManager Seçenekleri

Çoğu DimXpert Datum Unsuru PropertyManager seçenekleri DimXpert olmayan Datum Unsuru PropertyManager ile aynıdır. Farklılıklar aşağıda belirtilmiştir.

Etiket Ayarları

Bir datum uygularken veya düzenlerken, bir datum Etiketi girin ve lider tipi atayın.

Araçlar, Seçenekler, Belge Özellikleri, Draft Standardı, Detaylandırmalar, Datumlar altından başlangıç etiketini belirleyin.

Datum etiketi girerken, her etkin teknik çizim standardının sözdizimi için girdiler kontrol edilir. Örneğin:

  • Bir sayısal değer girildiğinde tüm standartlar için bir hata mesajı üretilir.

  • I, O veya Q girildiğinde ANSI'de bir hata mesajı üretilir.

  • AA girildiğinde ISO'da bir hata mesajı üretilir.

Lider

  • Yüzey. Datum üçgenini bir unsurun yüzeyine iliştirir.



  • Yönlendirilen Lider . Datum üçgenini yönlendirilen bir lidere iliştirir.



  • Ölçümlendirme . Datum üçgenini bir ölçümlendirmeye veya unsur kontrol çerçevesine iliştirir.



  • Gtol. Datum üçgenini bir unsur kontrol çerçevesine iliştirir.



Unsura Göre Datum Örnekleri

Yükseklik





Silindir

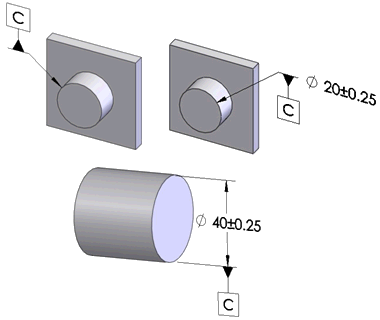

Çentik





Düzlem





Basit Delik





Yuva





Genişlik
