Ters Yüzeyli Yüzey Dolgusu Örneği

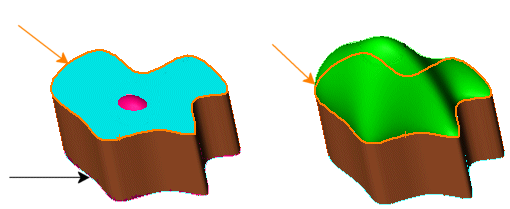

Soldaki resim:

Teğet yüzey dolgusu için üst profili seçersiniz (turuncu ok), ancak yüzey alt profile bağlıdır (siyah ok).

Düzeltme gerekiyor.

NOT: Kırmızı bölüm, üst ile (mavi) alt profilden ekstrüze edilen dolgu yüzeyinin üstüdür.

Sağdaki resim:

Teğet yüzey dolgusu (turuncu ok) için üst profili seçip Yüzeyi Ters Çevir'e tıklayın.

Düzeltme uygulanır.

NOT: Teğet dolgu yüzeyi (yeşil) üst profile düzgün şekilde eklenmiştir.
