AssemblyXpert - Orijinden Uzak Bileşenler

Bir veya daha fazla bileşen montaj orijininden çok uzaksa, Sığdırarak Yakınlaştır seçeneğine tıkladığınızda montaj kaybolmuş gibi görünür. Montaj, orijine yakın bileşenleri ve orijinden çok uzak bileşenleri gösteremeyecek kadar uzağa yakınlaşır.

Uzaktaki bileşenleri sığdırarak yakınlaştırdığınızda montajı görünür kılacak şekilde orijine yakınlaştırmak için AssemblyXpert'te Analiz Et ve Onar seçeneğine tıklayın. Ardından bu bileşenlerin gerçekten montaja ait olup olmadığına veya silinmeleri gerekip gerekmediğine karar verebilirsiniz.

Aşağıda Analiz Et ve Onar seçeneğine tıklamadan önce ve sonra sığdırılarak yakınlaştırılmış bir model örneği verilmektedir.

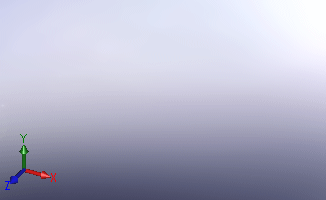

Önce
Bileşenler birbirlerinden çok uzakta oldukları için, montaj sığacak şekilde yakınlaştırıldığında hiçbir şey görünmez.

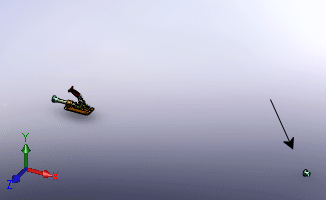

Sonra
SolidWorks, uzaktaki bileşenleri taşıyarak, orijinin yakınına getirir, fakat bunları yine de ayrı tutar.
