Kozmetik Çoğaltma PropertyManager'ı

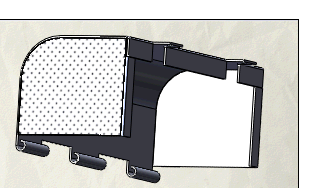

Kozmetik çoğaltma unsuru tam mozaik katı modelleri göstermek yerine delik çoğaltmalarını kozmetik olarak tanımlamanıza ve görüntülemenize imkan sağlar. Çoğaltma geometrisi sadece kozmetik olduğu için yeniden oluşturulma süresi büyük ölçüde azalır.

Kozmetik çoğaltmaları yalnızca düzlemsel, paralel yüzlere uygulayabilirsiniz.





Teknik resimlerde kozmetik çoğaltmaları RealView açıkken gölgeli görünümlerle görüntüleyebilirsiniz.

Kozmetik çoğaltmalar oluşturmak için:

  1. From the Task Pane, select the Appearances, Scenes, and Decals tab.

  2. Görünümler altından Diğer, Yalnızca RealView Görünümleri'ne tıklayıp ardından kozmetik delik çoğaltmasına çift tıklayın veya grafik alanına sürükleyin.

You need to pre-select the face for other Appearances.Kozmetik çoğaltmalarda önceden seçmek işe yaramaz.

  1. In the PropertyManager, select a face for Fill Boundary .

  2. Çoğaltma Yerleşimi altından

    1. Bir yerleşim seçin.

    2. Aralık seçeneklerini ayarlayın.

    3. Çoğaltma yönünü belirlemek için bir kenar seçin.

  3. Çekirdek Tipleri altından:

    1. Bir çekirdek tipi seçin.

    2. Boyut seçeneklerini ayarlayın.

  4. öğesini tıklayın.

PropertyManager Seçenekleri

Dolgu Sınırı

Dolgu Sınırı. Çoğaltmayla doldurulacak alanı tanımlar. Çizimleri, yüzlerdeki düzlemsel eğrileri, yüzü veya aynı düzlemdeki yüzleri seçin. Sınır için bir çizim kullanırsanız çoğaltma yönünü seçmeniz gerekebilir.

Çoğaltma Yerleşimi

Dolgu sınırı içinde örneklerin yerleşim çoğaltmasını belirler. Select a customizable shape to pattern. Pattern instances are laid out concentrically from the seed feature.

Perforasyon. Sac levha perforasyon tarzı bir çoğaltma için bir ızgara oluşturur.

Kare. Kare şekilli bir çoğaltma oluşturur.

Bu seçenekleri belirleyin:

  • Instance Spacing or . Örneklerin merkezleri arasındaki uzaklığı belirler.

  • Kademeli Açı . Çoğaltma yönü için kullanılan vektörden başlayarak örnek sıraları arasındaki kademeli açıyı ayarlar.

  • Çerçeve Aralıkları . Örneklerin çerçeveleri arasındaki uzaklığı belirler (merkezleri kullanarak).

  • Pattern Direction or . Yön referansını ayarlar. If you do not specify a reference, the system uses the most appropriate reference (for example, the longest linear edge of the selected region).

Çekirdek Tipleri

Kesim şekli oluşturmak için bir çekirdek tipi seçin. Boyut ve yerleştirme seçeneklerini ayarlayın.

  • Daire

  • Kare

  • Baklava

  • Poligon
