Delik Tablosu PropertyManager'ı
Mevcut delik tabloları için özellikleri belirleyin.
Delik tabloları için özellikleri belirlemek için:
-
Aşağıdaki yöntemlerden biriyle PropertyManager'a erişin:
-
Tablonun sol üst köşesindeki tabloyu taşıma simgesine
tıklayın.
-
Tabloda herhangi bir yere sağ tıklayın ve Özellikleri'i seçin.
-
FeatureManager tasarım ağacında tabloya sağ tıklayın ve Özellikler'i seçin.
-
Aşağıda özellikleri belirtin ve Tamam'a
tıklayın.
Tablo Konumu
Sabit köşe, yeni sütun ve satır eklerken tablonun genişletileceği yönü kontrol eder.
Sabit köşeyi şunlara ayarlayın:
Sol Üst Yeni sütunlar sağa, yeni sıralar çıpa noktasının altına uzatılır.
Sağ Üst. Yeni sütunlar sola, yeni sıralar çıpa noktasının altına uzatılır.
Sol Alt. Yeni sütunlar sağa, yeni sıralar çıpa noktasının üzerine uzatılır.
Sağ Alt. Yeni sütunlar sola, yeni sıralar çıpa noktasının üzerine uzatılır.
Çıpa noktasına iliştir. Belirtilen köşeyi tablo çıpasına iliştirir.
Sabit köşe seçeneği tablo ilk oluşturulduğunda kullanılamaz. Tablo oluşturulurken çıpalanırsa sabit köşe teknik resim çalışma sayfasında tablo çıpasına en yakın çeyrekte otomatik olarak seçilir.
Alfa/Sayısal Kontrol
Alfanümerik olacak delikleri tanımlayan etiketleri belirleyin (A, B, C...) veya sayısal (1, 2, 3...). Alfanümerik etiketlerle harf öneki belirli bir delik boyutu, sayı ise bir örneği belirler. Bir başlangıç harf yada rakamını belirtmek için Buradan başla'yı kullanın.
Görünümde ilgili notlar tabloyla birlikte değişir.
|
|
|
|
A, B, C...
|

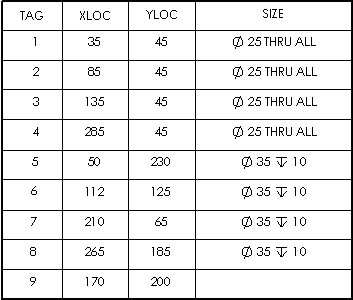

1, 2, 3...
|
Düzen

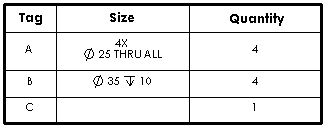

Aynı etiketleri birleştir. Delikleri aynı boyutlarla da birleştiren aynı çoğaltmadaki satırları deliklerle birleştirir. Konum değeri sütunları kaldırılır. Bu seçenek X LOC ve Y LOC konum sütunlarını kaldırır.

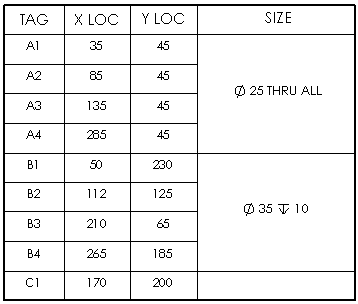

Aynı boyutları birleştir. Yalnızca Aynı etiketleri birleştir seçeneğinin işareti kaldırıldığında kullanılır. Aynı boyutta deliklerin hücrelerini birleştirir. Konum değeri sütunları kalır.
ANSI inç harf ve rakam batkap boylarını göster. Delik sihirbazı ile oluşturulmuş Delik Spesifikasyonları ile aynı boylara sahip, örneğin A veya #40, delikleri gösterir.
Bu seçeneği seçerek telik tablolarında boyların gösterilmesini değiştirebilirsiniz.
Delik Konumu Duyarlılığı
Delik konumu değerleri için virgül sonrası basamak sayısını belirleyin.
Görünürlük
Aşağıdakilerden herhangi birini veya hepsini gizlemek için seçin:
Sınır
Kutu Sınırı
veya Izgara Sınırı
tıklayın ve listeden ilgili sınır kalınlığını seçin.
Daha kalın kutu ve ızgara sınırları olan tablo:
Çift ölçümlendirmeler
Ölçümlendirmeleri çift birimle göstermek için Çift ölçümlendirmeler'i seçin.
Birimleri göster. Birimleri göstermeyi seçin.
Katman
Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin. Tablo katman rengini varsayar.
