Dudak/Oluk PropertyManager

Dudak ve oluk bağlantı unsurları için özellikleri ayarlayın.

Dudak/Oluk PropertyManager'ı, bir dudak veya oluk bağlantı unsuru oluşturduğunuzda görünür. Dudak/Oluk'a (Bağlantı Unsurları araç çubuğu) veya Ekle > Bağlantı Unsurları > Dudak/Oluk 'a tıklayın.

Gövde/Parça Seçimi

Bir dudak, bir oluk veya her ikisini oluşturun.

Oluk gövdesi Oluğun üzerinde oluşturulacağı için bir gövde veya bileşen seçin.
Dudak gövdesi Dudağın üzerinde oluşturulacağı için bir gövde veya bileşen seçin.
Yön (isteğe bağlı)

Dudak ve oluk yönünü tanımlamak için bir düzlem, düzlemsel yüz, ya da düz kenar seçin.

Dudağın ve oluğun üzerinde oluşturulduğu tüm seçili yüzler düzlemselse ve aynı dikmeye sahipse, varsayılan yön düzlemsel yüzlere dik olur.

Oluk Seçimi

Oluklar modelden malzeme kaldırır.


Oluk yok İç kenardan malzeme kaldırılmış oluk.
Yüzler Oluğun üzerinde oluşturulacağı yüzleri seçin.
  Teğet yayma Seçimi teğet yüzlere yayar.
Kenarlar İç veya dış kenarları seçin. Burası, oluğun malzeme kaldırdığı yerdir.
  Teğet yayma Seçimi teğet kenarlara yayar.
Oluk parametreleri
  Önizlemeyi göster
  Boşlukları atla Örneğin federlerin parçanın yan duvarlarıyla birleştiği yerlerde bitişik geometriye izin verir. Bu örnekte, federlerin dudak ve oluk yüzleriyle birleşmesine izin vermek için Boşlukları atla'yı seçin.


Boşlukları atla temizlenmiş


Boşlukları atla seçili

Dudak Seçimi

Dudaklar modele malzeme ekler.


Dudak yok İç kenara malzeme eklemiş dudak.
Yüzler Dudağın üzerinde oluşturulacağı yüzleri seçin.
  Teğet yayma Seçimi teğet yüzlere yayar.
Kenarlar İç veya dış dudak kenarlarını seçin. Burası, dudağın malzeme eklediği yerdir.
  Teğet yayma Seçimi teğet kenarlara yayar.
Dudak parametreleri
  Önizlemeyi göster
  Boşlukları atla Bkz. Oluk Seçimi.
  Varolan duvar yüzlerini koru Bkz. Parametreler.

Parametreler

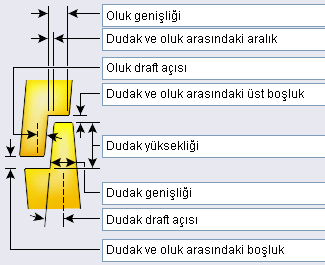

Bu bölüm, bir dudak veya oluk oluşturmak için gövde seçtiğinizde görüntülenir. Dudağı ve oluğu ve bunlar arasındaki arayüzü denetleyen parametreleri ayarlayın.
Eşleştirilmiş değerleri bağla Bu değerleri eşitler:
  • Dudak draft açısını oluk draft açısına
  • Oluk genişliğini dudak genişliğine artı dudak ve oluk arasındaki aralık
Önizlemeyi göster
Varolan duvar yüzlerini koru Draft bulunan bir model duvarı üzerinde bir dudak oluşturursanız, bu seçenek, olanaklıysa draftı korur ve varolan duvar yüzünü dudağın üstüne uzatır. Bu seçeneği temizlerseniz, yazılım yüz ekler.






Draftlı orijinal duvar Seçenek belirlenmiş Seçenek temizlenmiş


Yazılım, draftı ve dudağın üstüne varolan duvarı korur.

Yazılım, draftı korumaz ve dudağı oluşturmak için bir yüz ekler.

Sık Kullanılan

Modellerde yeniden kullanabileceğiniz sık kullanılanların listesini yönetin.

Varsayılanları Uygula/ Sık Kullanılan Yok Hiç Sık Kullanılan Seçili Değil ve varsayılan ayarlara sıfırlar.
Sık Kullanılan Ekle Ya da Güncelle Bir sık kullanılanı güncellemek için, PropertyManager'da özellikleri düzenleyin, adı Sık Kullanılanlar'da seçin, simgesine tıklayın ve yeni veya varolan bir ad girin.
Sık Kullanılanı Sil
Sık Kullanılanı Kaydet
Sık Kullanılanı Yükle Bu seçeneğe tıklayın, bir klasörü seçin ve ardından bir sık kullanılan seçin.
