Stacked Balloon PropertyManager

Yığılmış Balon PropertyManager'ı bir teknik resim veya montaj belgesine Yığılmış Balon eklediğinizde veya var olan bir yığılmış balonu seçtiğinizde açılır. Özellikler seçilen balonlara uygulanır.

Style

Balon stilini tanımlar.

Item Numbers

Teknik resimde bir malzeme listesi bulunduğunda, balon sıralamasını ayarlamak için Öğe Numaraları'nı kullanın.

  Başla Sets initial value.
  Artış Sets increment value.

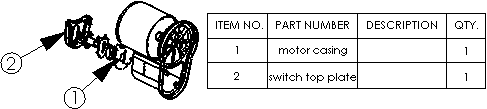

PM_Auto_Balloon_Change_Item_Numbers.gif Öğe numaralarını değiştirme Keeps bill of materials item numbers as is.
PM_Auto_Balloon_Follow_Assembly_Order.gif Montaj sırasını takip et Sets balloons and bill of materials to follow the assembly order in the FeatureManager design tree.
PM_Auto_Balloon_Order_Sequentially.gif Sıralı olarak düzenle Başla ile başlayarak ve Artış ile artırarak balonları ve malzeme listesi öğelerini sıralar.
  İlk öğe Sıralı olarak düzenle seçili olduğunda, ilk öğe olarak kullanılacak öğeyi seçin.

Balloon Settings

Stil

Select a style for the shape and border of the balloon from the list.

Dairesel Ayrım Çizgisi'ni seçerseniz balonların alt yarısına veri eklemek için Alt metin kutusunu kullanabilirsiniz. Dairesel Ayrım Çizgisi stilini kullanarak bileşenin öğe numarası ve miktarı balonda görüntülenir. Verileri metin, kişiselleştirilmiş özellikler veya bileşen referanslarına değiştirebilirsiniz.

Boyut Listeden bir boyut seçin (belli sayıda karakter), Sıkı sığdırma (otomatik olarak metne ayarlar) veya Kullanıcı Tanımlı (balon ölçüsünü aşağıda ayarlayabilirsiniz).
Balon metni Balon için bir metin tipi seçin.
Metin
Özel Metin kutusu metin girmeniz için açılır.
Öğe Numarası
Malzeme listesindeki öğe numarası.
Miktar
Montajda bu öğenin miktarı.
Özel Özelllikler
Kişiselleştirilmiş özellikler kutusu bir öğe seçmeniz için açılır.
Bileşen Referansı
Bileşen Özellikleri iletişim kutusunda Bileşen Referansı olarak belirlenen metni gösterir.
Makara referansı
Alt metin Dairesel Ayrım Çizgisi stilini seçerseniz alt bölümdeki metni belirlemek için bu kutu kullanılır. Balon metni bölümündeki seçeneklerin aynısı mevcuttur.
Balon metni kaynağı In assemblies, specifies where the balloon gets its numbering from:
Assembly Structure
Uses the numbering according to the component order in the FeatureManager design tree.
Bill of Materials <n>
Uses the order displayed in the selected bill of materials.
Balon/çizgi

Set the number of balloons to stack in one line before starting the next line.

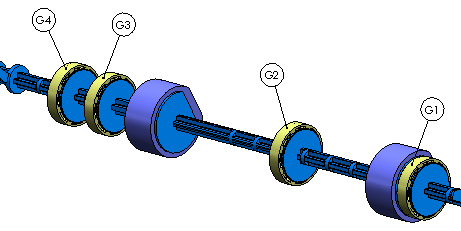

Çizgiye iki balon örneği:

Sağa Yığ


Sola Yığ


Aşağıya Yığ


Yukarıya Yığ


 Click for the direction of the stack with respect to its leader.

Quantity

Lets you set a quantity outside of the balloons in a drawing if there is more than one instance of a component in an assembly. The quantity updates parametrically.

  Konum Balonların Sol Tool_Balloon_Quantity_Left.gif, Sağ Tool_Balloon_Quantity_Right.gif, Üst Tool_Balloon_Quantity_Top.gif veya Alt Tool_Balloon_Quantity_Bottom.gif tarafındaki miktarı görüntüler.
  Belirtme Miktar için bir etiket ayarlamanıza imkan sağlar. Kullanıcı Tanımlı özel bir etiket girmenize imkan sağlar.
  Miktar değeri Displays the quantity to appear in the balloon (read-only).
  Değeri geçersiz kıl Bir balon miktarını geçersiz kılmanıza imkan sağlar. Örneğin, teknik resim görünümüne yalnızca iki bileşen gösteren bir balon ekleyebilirsiniz ancak montaj bileşenlerinin toplam sayısı beştir. Balon bir görünümde "2" diğer görünümde "3" bileşen gösterebilir.

Layer

PM_Layer.gif Katman

In drawings with named layers, select a layer.

More Properties

Mevcut yığılmış balonlar için liderler ve oklar gibi öğeleri ayarlayabileceğiniz Not PropertyManager'ını açmak için Daha Fazla Özellik'i tıklayın.
