Düzlem Özellikleri PropertyManager'ı

Bir 3b çizime düzlem ekledikten sonra düzlem hakkında bilgi ekleyebilir veya değiştirebilirsiniz.

Düzlem Özelliklerini görüntülemek için:

Düzlem Özellikleri PropertyManager'ını görüntülemek için 3B düzlemini seçin.

Düzlem1 3B çizime eklenir.

Düzlem1 etkinleştirilir.

Varolan İlişkiler

Düzlem için ilişkileri listeler.

İlişkileri görüntülemek için:

Varolan İlişkiler altındaki girdileri seçin.

İlişkileri Ekle

Ekleyebileceğiniz ilişkileri listeler.

Parametreler

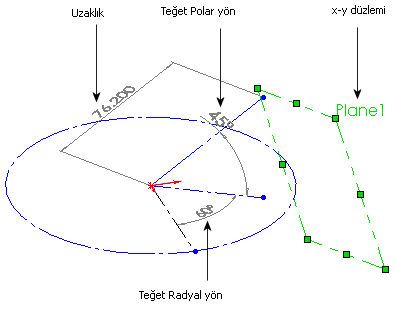

Düzlemi açı ve koordinatlara göre 3B uzama yerleştirir.

Uzaklık. X, Y veya Z yönü boyunca çizim orijininden düzlemin uzunluğunu görüntüler.

Teğet Radyal Yönü . X-y düzleminde dikin yansıtmasıyla X yönü arasındaki açıyı kontrol eder.

Teğet Polar Yönü. Dik ve x-y düzlemindeki yansıması arasındaki açıyı kontrol eder.
