DimXpert Değeri PropertyManager
DimXpert Değeri PropertyManager'da ölçümlendirme ve toleransların görünümünü belirlersiniz. Varsayılan tolerans ve duyarlılık değerlerini ayarlamak için, Seçenekler
, Belge Özellikleri, DimXpert seçeneklerine tıklayın.
Referans Unsurları
|
|
|
Tolerans Unsuru  . Üst düzlem P2.
 Boyut ölçümlendirmeleri için PropertyManager'da yalnızca Tolerans Unsuru görüntülenir.
|
|
|
|
|
|
Orijin Unsuru  . Alt düzlem P1.
|
|
|
|
|
|
Orijin ve toleranslı unsurlar ile ilgili bilgiler için bkz. ASME Y14.5M -1994, Paragraf 2.6.1 veya ISO 129.
|
|
|
|
|
|

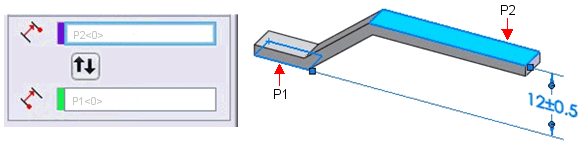

Unsurları Karşılıklı Değiştir
|
|
|
|
|
Farklı Orijin Unsurları Kullanılan Örnekler
|
|
|
Orijin Unsuru = P1 alt düzlemi.
|
Orijin Unsuru = -P2 üst düzlemi.
|
|
Ok başının yerine orijin sembolü, orijin unsurunu belirtir.
|
|
|
|
|
|
|
|
Farklı ölçümlendirme sonuçlarına dikkat edin.
|
|
|
DimXpert Yönü
Bu seçenek iki eksen veya çizgi tipi unsur arasına bir ölçümlendirme uyguladığınızda görüntülenir. X, Y ve Z seçenekleri parça koordinat sistemiyle ilgilidir ve unsurların eksenine dik her parça ekseni için etkinleştirilir.
|
Unsurların ekseni Z boyuncadır; bu da X ve Y seçeneklerini etkinleştirir.
|
|
|
|
|
|
Normal seçeneği N ölçümlendirmeyi iki unsur arasındaki en kısa uzaklık tarafından tanımlanan yöne yönlendirir.
|
|
|
|
|
|
Kullanıcı tanımlı U seçeneği ölçümlendirmeyi kenara paralel bir yöne veya düzlemsel yüze dik bir yöne yönlendirir.
Bu örnekte, ölçümlendirme bir kenara paralel yönlendirilmiştir.
|
|
Tolerans/Duyarlılık
Belirtme çizgisi değeri. Çoklu spesifikasyonları olan delik tipi belirtme çizgileri için tüm ölçümlendirmeler tek tek listelenir. Bu işlev derinliği olan basit delikler, düz havşa delikleri, konik havşa delikleri, birleşik yuva ölçümlendirmeleri ve pahlar için geçerlidir.
Tolerans Tipi
. Listeden seçim yapın. Kullanılabilir seçimler ölçümlendirme tipine bağlıdır.
Maksimum Sapma
.
Minimum Sapma
.
Parantezleri göster. Tolerans değerinin etrafına parantez koyar.
Birim Duyarlılığı
. Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
Tolerans Duyarlılık
. Tolerans değeri için noktadan sonraki basamak sayısını seçin.
Delik ve Şaftlar İçin
Sınıflandırma
. (Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans)) Delik Sığdır veya Şaft Sığdır'ı seçtiğinizde (aşağıda), diğer kategori (Delik Sığdır veya Şaft Sığdır) listesi sınıflandırmaya göre filtrelenir.
Delik Sığdır
ve Şaft Sığdır
. (Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans).) Listelerden seçin veya herhangi bir metin girin.
NOT: Delik Sığdır veya Şaft Sığdır'dan birini belirlerseniz çift taraflı toleranslar (Maksimum Sapma ve Minimum Sapma) Toleransla sığdır veya Sığdır (yalnızca tolerans) tipinde kullanılır.
Tolerans sığdır görünümü. (Sığdır, Toleransla sığdır veya Sığdır (yalnızca tolerans için)
Çizgi görüntüsü ile yığılmış.
Çizgi görüntüsü olmadan yığılmış
Doğrusal görüntü
Birincil Değer
Bu seçenek salt okunurdur. Ölçümlendirme adını ve değerini gösterir.
Ölçümlendirme Metni
Örnek Sayısı. Çoğaltmalar için örnek sayısını gösterir.
Metin Kontrolleri:
Metin. Ölçümlendirme otomatik olarak, <DIM> ile temsil edilen merkez metin kutusunda görüntülenir. Metin girmek için imleci metin kutusunda herhangi bir yere getirin.
Delikler, txcalloutformat.txt dosyasında belirtilen formatı kullanır. Daha fazla bilgi için,
DimXpert Boyut Ölçümlendirme
, Bilgi format dosyası 'na bakın.
Yasla. Metni yatay olarak yaslayabilirsiniz ve bazı standartlar için lideri dikey yaslayabilirsiniz.
Semboller. İmleci sembolü yerleştirmek istediğiniz yere tıklayın.
'na erişmek için bir sembol simgesine veya Daha çok'a tıklayın
.
DimXpert ölçümlendirmelerine semboller eklerken dikkatli olun, çünkü semboller ölçümlendirme ve toleransların anlamlarını değiştirebilir.
|
Çift ölçümlendirme. Ölçümlendirmenin belgenin birim sisteminde ve çift ölçümlendirme birimlerinde görüntülenip görüntülenmeyeceğini belirler. İki birim de Araçlar, Seçenekler,Belge Özellikleri, Birimler'den belirlenir.
|
|
|
Birim Duyarlılığı . Ölçümlendirme değeri listesinden noktadan sonraki basamak sayısını seçin.
Tolerans Duyarlılık  . Tolerans değeri için noktadan sonraki basamak sayısını seçin.
|
