Yüzey Kırpmayı Geri Al

Yüzey Kırpmayı Geri Al ile varolan bir yüzeyi doğal sınırları boyunca uzatarak yüzey deliklerini ve dış kenarları yamayabilirsiniz. Ayrıca yüzeyi doldurmak için yüzeyin doğal sınırlarını verilen oranda uzatabilirsiniz veya uç noktalarını bağlayabilirsiniz. Yüzey Kırpmayı Geri Al aracını herhangi bir alınan yüzey veya kendi oluşturduğunuz yüzeyde kullanın.

Not: Yüzey Dolgusu farklı yüzeyler oluştururken, Yüzey Kırpmayı Geri Al varolan bir yüzeyi uzatır, çoklu yüzler arasına yama uygular, kısıtlama eğrileri kullanır, vb.

Yüzey Kırpmayı Geri Al'ı kullanmak için:

  1. Kırpmayı geri almak istediğiniz yüzey parçasını açın.

  2. Click Untrim Surface on the Surfaces toolbar, or Insert, Surface, Untrim.

  3. Under Selections , choose the face or the edges you want to untrim.

    Not: Seçtiğiniz kenara bağlı olarak, yüzey kendi doğal sınırına uzatılabilir. Kenarı kısıtlamak için, bitişik kenarı aşağıda gösterildiği gibi seçin.

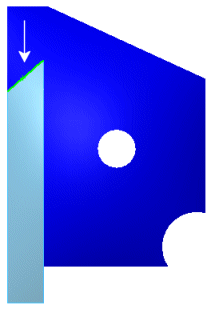

Kenarları uzat. Kenarı gösterildiği gibi seçerseniz, yüzey kendi doğal sınırlarına uzatılır. Adjust the Distance to extend the surface to a percentage of its natural boundary.

Yüzey uzantısını kısıtlamak için, iki kenarı da yukarıda gösterildiği gibi seçin.

  1. Tüm kenarları doğal sınırlarına uzatmak için Seçenekler altından Kenar kırpmayı geri al tipi olarak varsayılan Kenarları Uzat 'ı kabul edebilirsiniz. Ya da iki kenarı da seçip sağ tarafta gösterildiği gibi Uç noktalarını birleştir seçeneğini kullanabilirsiniz.

    Orijinal yüzeyle birleşen bir yüzey uzantısı oluşturmak için Orijinalle birleştir onay kutusunu (varsayılan) işaretleyin.

    Yeni, ayrı bir yüzey gövdesi oluşturmak için Orijinalle birleştir onay kutusunun işaretini kaldırın. Hem orijinal hem de yeni yüzey gövdesi FeatureManager tasarım ağacında görünür.

  2. Click OK to untrim the surface.

Yüzey kırpmayı geri al, sol kenarları ve iç kenarı seçer. Seçenekler altından, Uç noktalarını birleştir'i seçin.

Yüzey kırpmayı geri al, yüzü seçer. Seçenekler altından, Tüm kenarlar'ı seçin. Tüm kenarlar doğal sınırlarına uzatılır.
