FeatureManager Seçenekleri
FeatureManager tasarım ağacı seçeneklerini ayarlamak için:
-
Click Options
(Standard toolbar) or Tools, Options.
-
FeatureManager'ı seçin.
-
Aşağıda açıklanan seçenekleri ayarlayın ve Tamam'a tıklayın.
Sıfırla'yı tıklayarak tüm sistem seçeneklerini veya bu sayfa için olan seçenekleri sıfırlayın.
Seçili öğeyi görüntüye kaydır. FeatureManager tasarım ağacı, grafik alanında seçilen öğelerle ilişkili unsurları görüntülemek için otomatik olarak kaydırılır.
For complex parts and assemblies, clearing this option is recommended. Sonra, bir unsuru kaldırmak için grafik alanında unsura sağ tıklayın ve Unsura Git (Ağaçta)'i seçin.
Unsuru oluştururken adlandır. Yeni bir unsur oluşturduğunuzda FeatureManager tasarım ağacındaki unsur adı otomatik olarak seçilir ve bir ad girmeniz için hazır olur.
Ok Tuşlarıyla Navigasyon. With the pointer in the FeatureManager design tree, navigate with arrow keys:
|
Şuna ...
|
Basın:
|
|
yukarı kaydır
|
üst ok
|
|
aşağı kaydır
|
alt ok
|
|
tasarım ağacını daralt
|
imleç tasarım ağacının üzerindeyken sol ok
|
|
tasarım ağacını genişlet
|
imleç tasarım ağacının üzerindeyken sağ ok
|
|
bir öğeyi daralt
|
imleç öğedeyken sol ok
|
|
bir öğeyi genişlet
|
imleç öğedeyken sağ ok
|
|
geri alma çubuğunu yukarı sürükle
|
geri alma çubuğu seçiliyken üst ok
|
|
geri alma çubuğunu aşağı sürükle
|
geri alma çubuğu seçiliyken alt ok
|
Dinamik vurgulama. İmleç FeatureManager tasarım ağacındaki öğenin üzerinden geçerken grafik alanındaki geometri (kenarlar, yüzler, düzlemler, eksenler ve benzeri) vurgulanır.
Parçalarda/montajlarda şeffaf açılır FeatureManager kullanın. Açılır tasarım ağacı şeffaftır. İşareti kaldırıldığında açılır tasarım ağacı şeffaf olmaz.
|
|
|
|

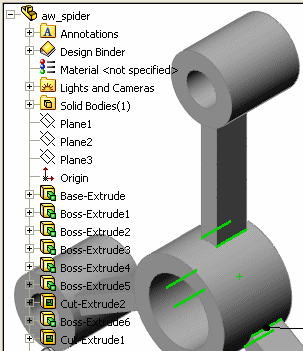

Şeffaf açılır FeatureManager tasarım ağacı
|

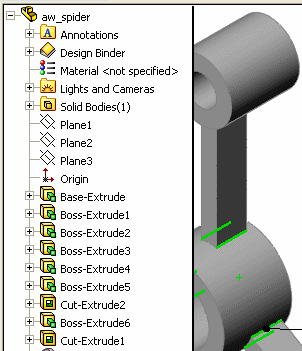

Opak açılır FeatureManager tasarım ağacı
|
FeatureManager ağaç filtresini etkinleştir. Displays a box at the top of the FeatureManager design tree so you can type text to filter.
Uyarıları göster. Şunlar arasından seçim yapın:
This option applies to warnings only. Hatalar her zaman gösterilir.
Ağaç Öğelerini Gizle/Göster. FeatureManager tasarım ağacı klasörlerinin ve araçlarının görüntülenmesini kontrol eder. bsp;Şunlardan seç:
-
Otomatik. Varsa öğeyi görüntüler. Yoksa gizlenir.
-
Gizle. Öğeyi her zaman gizler.
-
Göster. Öğeyi her zaman gösterir.
To change these settings, you can display the FeatureManager Options by right-clicking in the FeatureManager design tree and selecting Hide/Show Tree Items.
