Kaynaklı Montajlar - Köşe Uygulamasını Değiştir

Yapısal eleman içinde, bir grup içinde veya bitişik gruplar arasındaki köşe uygulamasını geçersiz kılabilirsiniz. Ayrıca, bir yay gövdesini bitişik gövde ile birleştirebilir ve kaynak boşlukları ve kırpma sırası belirtebilirsiniz.

Köşe uygulamasını değiştirmek için:

  1. FeatureManager tasarım ağacında yapısal elemana sağ tıklayın ve Unsuru Düzenle'yi seçin.

  2. Değiştirmek istediğiniz köşeye tıklayın.

  1. Köşe Uygulaması iletişim kutusunda, vurgulanan grup, Grup 1 ile çalışın. Bu köşede başka gruplar birleşiyorsa, diğer gruplara kaymak için ok tuşlarına tıklayın.

  2. Yalnızca yaylar için, yayı bitişik gövdelerle birleştirerek bir gövde oluşturmak için Yay kesiti gövdelerini birleştir 'i seçin. Gövdeleri ayrı ayrı tutmak için işareti kaldırın.

  3. Köşe uygulamasını seçin : End Miter , End Butt1 , or End Butt2 .

  4. Select Merge miter trimmed bodies to combine weld member bodies so that the length of the resulting weld member body in the weldment cut list is equal to the sum of the maximum lengths of the uncut weld member bodies. (Available when you select Apply corner treatment and click End Miter .)

  5. Select Set corner specific weld gaps to override the weld gap for the group.

  6. Specify the new weld gap in Gap between Connected Segments in Same Group .

  7. Kırpma Sırası'nı ayarlayın.

Düşük kırpma sıra numarasına sahip grup, yüksek sayılı grubu kırpar. İki grup aynı kırpma sıra numarasına sahipse, birbirlerine gönyelenirler, yüksek sayılı grupları kırparlar ve daha düşük sayılı gruplar tarafından kırpılırlar.

  1. öğesini tıklayın.

Örnek

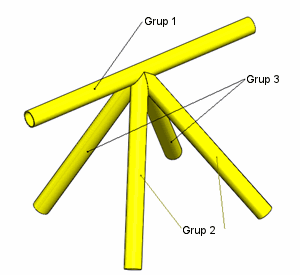

Üç kaynaklı montaj grubuna sahip model.

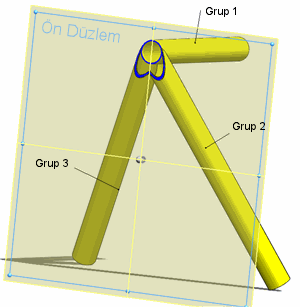

Kırpma sırası ile kesit görünümü:

  • Grup 1 - Kırpma sırası 1

  • Grup 2 - Kırpma sırası 2

  • Grup 3 - Kırpma sırası 3

Sonuç:

  • Grup 1, grup 2 ve 3'ü kırpar.

  • Grup 2, grup 3'ü kırpar.

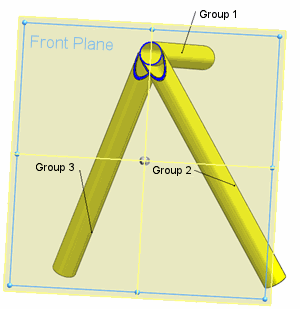

Kırpma sırası ile kesit görünümü:

  • Grup 1 - Kırpma sırası 1

  • Grup 2 - Kırpma sırası 2

  • Grup 3 - Kırpma sırası 2

Sonuç:

  • Grup 1, grup 2 ve 3'ü kırpar.

  • Grup 2 ve 3 birbirine gönyelenirler.

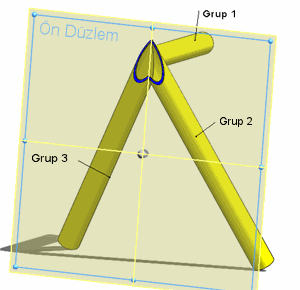

Kırpma sırası ile kesit görünümü:

  • Grup 1 - Kırpma sırası 2

  • Grup 2 - Kırpma sırası 1

  • Grup 3 - Kırpma sırası 1

Sonuç:

  • Grup 2 ve 3 grup 1'i kırpar.

  • Grup 2 ve 3 birbirine gönyelenirler.
