Değişken Yarıçaplı Kontrol Noktalarının Kullanılması
Değişken yarıçaplı bir radyusun tepe noktalarının arasındaki kontrol noktalarını manipüle edebilir ve bunlara yarıçap değerleri atayabilirsiniz.
Değişken yarıçaplı radyuslar önizlemeler içerir. Radyus PropertyManager'ında Tam önizleme, Kısmi önizleme veya Önizleme yok'u seçebilirsiniz.
Değişken yarıçaplı radyus kontrol noktalarının kullanılmasına ilişkin bilgiler:
-
Her kontrol noktasına bir yarıçap değeri atayabilir veya kapalı tepe noktalarının birine veya her ikisine değerler atayabilirsiniz.
-
Sistem varsayılan olarak, iki değişken yarıçap arasında bir kenar boyunca %25, %50 ve %75'lik eşit uzaklıklı adımlarla üç kontrol noktası yerleştirir.
-
Aşağıdaki yöntemleri kullanarak her kontrol noktasının göreli konumunu değiştirebilirsiniz:
-
-
Radyus uygulamak üzere seçtiğiniz kenar boyunca, ya radyusu oluştururken ya da radyusu oluşturduktan sonra Unsuru Düzenle'yi kullanarak kontrol noktalarını ekleyebilir veya çıkarabilirsiniz. Kenar boyunca kontrol noktalarını eklemek veya çıkarmak, o kenar boyunca kontrol noktalarını eşit uzaklıklı adımlarla konumlandırır.
-
-
Kontrol noktaları ekleme: Bir kontrol noktası seçebilir ve Ctrl sürükle ile yeni bir konumda ek bir kontrol noktası oluşturabilirsiniz. Yada, PropertyManager'dan, değeri arttırabilirsiniz Örnek Sayısı
. PropertyManager aracılığıyla yeni kontrol noktaları eklendiğinde, noktalar varsayılan konumlara eklenir.
-
Kontrol noktaları çıkarma: Sağ tıklayarak ve kısayol menüsünden Sil'i seçerek belirli kontrol noktalarını kaldırabilirsiniz. Yada, PropertyManager'dan, değeri azaltabilirsinizÖrnek Sayısı . PropertyManager aracılığıyla kontrol noktaları silindiğinde, noktalar varsayılan konumlardan kaldırılır.
-
Radyus uygulamak üzere birden fazla çizim objesi seçebilirsiniz. Radyuslanacak Öğeler altında ek öğeler seçmeden önce her öğeyi tamamlayın
, Şu şekilde:
-
-
İlk olarak her tepe noktasına bir yarıçap uygulayın
-
Kontrol noktalarının birine veya tümüne yarıçap değerleri uygulayın
-
Bir yarıçap değerini uygulamadan önce veya uyguladıktan sonra bir kontrol noktasının konumunu değiştirin
-
Gerekirse yeni kontrol noktaları ekleyin
|
|
|
|

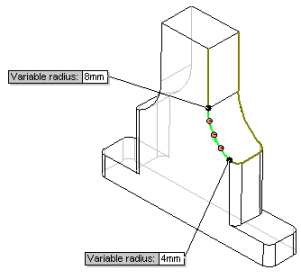

Tek çizim objesinin seçili olduğu ve üç adet varsayılan, atanmamış kontrol noktasının bulunduğu model.
|

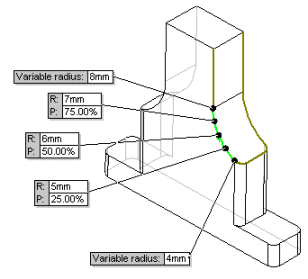

Varsayılan konumlardaki kontrol noktalarına yarıçapların atandığı model.
 İki çizim kesidi seçmek için, ek çizim öğesi seçmeden önce ilk çizim öğesinin tepe ve kontrol noktalarına yarıçap atayın.
|
|
|
|
|

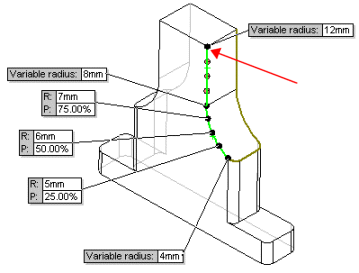

İki çizim segmentinin seçildiği ve ikinci objenin tepe noktasına yarıçapın atandığı model.
Kontrol noktasına atamadan önce tepe noktalarına atamalısınız.
|

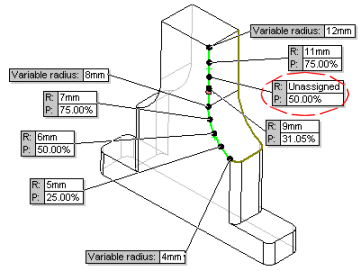

İki çizim segmentinin seçildiği ve tüm kontrol noktalarına yarıçapların atandığı model.

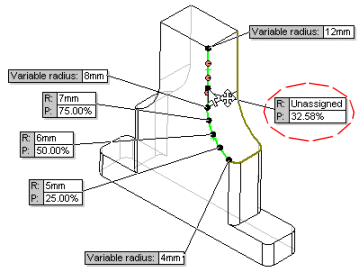

Hem eski hem yeni kontrol noktası konumları gösteriliyor, ama sadece yeni konumun bilgisi var.
|
|
|
|
|
Herhangi sayıda kontrol noktasına yarıçap değerleri atayabilir veya bunları atama yapmadan bırakabilirsiniz.
|
Değişken yarıçaplı radyus uygulanmış
|
