Sac Levha Ölçer/Büküm Tablosu

Sac levha ölçer/büküm tabloları belirlenen bir malzeme için özellikleri depolar. Tekil bir tablo, bir büküm iznini, büküm yarıçapını veya k-faktörünü herhangi bir kalınlık, büküm yarıçapı ve malzemeyle ilişkilendirmenizi sağlar.
Ayrıca tek tek ölçer tabloları ve büküm tabloları da kullanabilirsiniz. Bkz. Sac Levha Ölçer Tablosu ve Büküm Tablosuna Genel Bakış.
Sac levha ölçer/büküm tablosuna aşağıdaki gibi erişebilirsiniz:
  • Taban Flanşı Taban FlanşıPropertyManager'dan oluştururken
  • Taban flanşı oluşturduktan sonra, FeatureManager tasarım ağacındaki Sac Levha simgesine sağ tıklayıp, Unsuru Düzenleyi seçerek.

Tablolar SolidWorks uygulamasında bulunur ve konumu şudur: <yükleme_dizini>\lang\<dil>\Sheet Metal Gauge Tables\.

Gerek ölçer/büküm tablosu, gerekse ölçer tabloları buradadır. Bunları kendi tablolarınızı oluşturmak için şablon olarak kullanabilirsiniz.

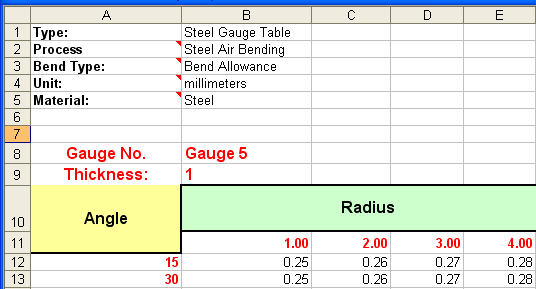

Aşağıda birleşik bir ölçer/büküm tablosu gösterilmektedir. Her ölçer numarası (kalınlık) için, yarıçap ve açı aralığı arasından seçim yapabilirsiniz.
