On Flat Face

You can use this option only when all the selected faces are planar. Each face can be in a different plane. Each face is restrained relative to its own directions (Direction 1, Direction 2, and Normal).

Attribute	Value
Possible DOFs for solid meshes	3 translations
Possible DOFs for shell meshes	3 translations and 3 rotations
3D symbol	translation	rotation
Selectable entities	Planar faces only
Translations	Along face direction 1
	Along face direction 2
	Normal to face
Rotations (for shells only)	About face direction 1
	About face direction 2
	About normal to face

'On Flat Face' aramasını SOLIDWORKS Knowledge Base'de yapın.

Bu başlık hakkında geribildirimde bulunun

SOLIDWORKS; dokümantasyonun sunumu, doğruluğu ve bütünlüğü hakkında geribildiriminizi almaktan memnuniyet duyar. Bu başlık ile ilgili yorum ve önerilerinizi, aşağıdaki formu kullanarak doğrudan dokümantasyon takımımıza yollayın. Dokümantasyon takımı teknik destek sorularına yanıt veremez. Teknik destek ile ilgili bilgiler için buraya tıklayın.

* Gerekli


*Email:
Konu:		Yardım Başlıkları Hakkında Geribildirim
Sayfa:		On Flat Face
*Yorum:
*		Kişisel Bilgilerimin Dassault Systèmes tarafından kullanılacağının belirtildiği gizlilik politikasını okuduğumu ve kabul ettiğimi onaylıyorum

İptal

Yazdırma Başlığı

Yazdırılacak içeriğin kapsamını seçin:

Bu başlık ve onunla bağlantılı tüm başlıklar

Yalnızca bu başlık

Bu başlık ve yalnızca bu başlığın hemen altındaki başlıklar

Bu seçilen başlık ve tüm alt başlıklar

İptal

Internet Explorer 7'den daha eski bir tarayıcı sürümünü kullandığınızı tespit ettik. Optimize edilmiş görünüm için tarayıcınızı Internet Explorer 7 veya daha yenisine yükseltmenizi öneririz.

Bu mesajı bir daha asla gösterme

Web Yardım İçerik Sürümü: SOLIDWORKS 2012 SP05

SOLIDWORKS içindeki Web yardımını devre dışı bırakmak ve onun yerine yerel yardımı kullanmak için Yardım > SOLIDWORKS Web Yardımını Kullan öğelerine tıklayın.

Web yardımı arabirimi ve araması ile ilgili karşılaştığınız sorunları lütfen yerel destek temsilcinize bildirin. Yardım başlıkları hakkında ayrı ayrı geri bildirimde bulunmak için ilgili başlığın sayfasından "Bu başlık hakkında geribildirim" bağlantısına tıklayın.

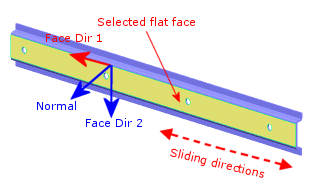

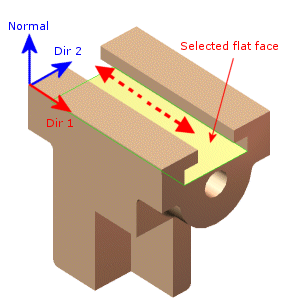

The selected flat face (shown in yellow) can only slide along in the direction shown by dashed red arrows, for example, Dir 1 of the face. Setting the other two directions (Dir 2 and Normal) to zero enforces this condition.

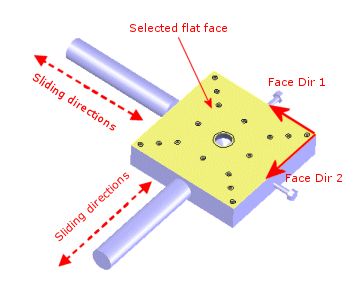

The selected flat face (shown in yellow) can slide along Face Dir 1 and Face Dir 2. Setting the normal motion to zero enforces this condition.

The desk shown above is free to move on the ground (dashed red arrows) and no normal motion (solid blue arrow) is allowed.	The selected flat faces (shown in yellow) can slide freely along Dir 1 and Dir 2 of the selected faces and restrained in the Normal direction.

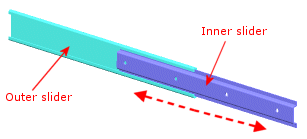

The inner slider is free to slide along the directions shown in dash arrows.	Use to the On flat face restraint type to specify zero displacements along Face Dir 2 and Normal to the face.
