3B Detaylandırmalar
SolidWorks parça ve montaj belgeleri ASME Y14.41-2003 standardına uygun olarak 3B detaylandırmaları destekler.
Detaylandırma görünümü modunu etkinleştirmek için:
Sağ tıkla Detaylandırmalar
sonra seç Detaylandırma Görünümü Görünürlüğünü Etkinleştir.
3B detaylandırmalar modelin ön, alt, izometrik, vs. gibi ortografik görünümlerine göre düzenlenir. Bu detaylandırmalar detaylandırma görünümleri adlanır ve standart teknik resim görünüm oryantasyonlarını çoğaltırlar. Detaylandırma görünümleri otomatik veya manüel olarak oluşturulabilir.
Varsayılan olarak, parçalar ve montajlar için bir detaylandırma görünümü mevcuttur: Atanmamış Öğeler
. Bu görünüm, belirli detaylandırma görünümüne eklenmemiş detaylandırmaları içerir. bsp;Görünümdeki detaylandırmaları görmek için herhangi bir detaylandırma görünümüne çift tıklayın. Bir ok
detaylandırma görünümünün etkinliği belirtilir.

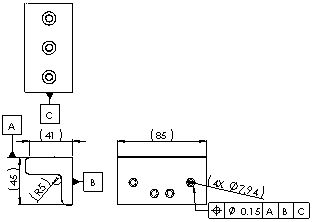

Modelde detaylandırma görünümleri oluşturduktan sonra, bu görünümleri bir teknik resimde kullanabilirsiniz. Detaylandırma görünümleri 2B teknik resim görünümlerine dönüştürülür, böylece modele eklediğiniz detaylandırmalar teknik resimde görüntülenir.
3D annotations in parts are not dynamically linked to their corresponding drawings. Parçada bir 3B detaylandırmayı değiştirirseniz, teknik resim güncellenmez. Değişikliklerin uygulanabilmesi için teknik resim görünümünü yeniden eklemeniz gerekir.
