Hizalanmış Görünümler
Varsayılan olarak hizalı olmayan ve hizalamasını bozduğunuz görünümlerin hizalamasını değiştirebilirsiniz. Ayrıca, görünüm hizalamalarını bozabilir ve hizalamaları varsayılan durumlarına döndürebilirsiniz.
Standart 3 görünüm, kesit görünümleri, hizalanmış kesit görünümleri, yardımcı görünümler ve yansıtılmış görünümler için hizalama otomatik olarak oluşturulur.
Teknik Resim Görünümünü Hizala, hareketi sınırlayarak ilgili teknik resim görünümlerini hizalı tutar. Bir görünümü sürüklediğinizde, varolan hizalama koşullarını göstermek için kesik çizgiler görünür. Herhangi bir görünümde hizalama ekleyebilir veya çıkarabilirsiniz.

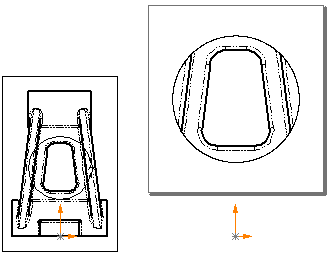

Bir teknik resim görünümünü diğerine hizalamak için:
-
Bir teknik resim görünümü seçin ve Araçlar, Hizalanmış Teknik Resim Görünüm, Başka Bir Görünüme Göre Yatay veya Başka Bir Görünüme Göre Dikey'i seçin.
-veya-
Bir teknik resim görünümüne sağ tıklayın, Hizalama'yı seçin ve aşağıdaki seçeneklerden birini belirleyin:
The pointer changes to
.
-
Hizalamak istediğiniz görünümü seçin.

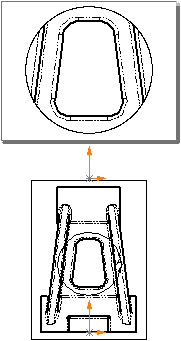

Model orijinleri veya görünümlerin teknik resim görünümü merkezleri seçilen yön boyunca hizalanır. Referans görünümü taşıdığınızda hizalama korunur.
Görünümün doğrultusunu belirlemek için modelin bir kenarını da kullanabilirsiniz.

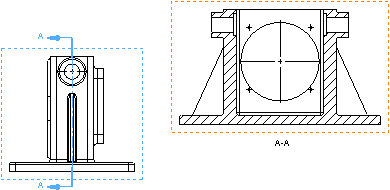

Bir teknik resim görünümünü bir model kenarına hizalamak için:
-
Bir teknik resim görünümde doğrusal bir model kenarı seçin.
-
Araçlar, Teknik Resim Görünümünü Hizala, Yatay Kenar veya Dikey Kenar'ı tıklayın.
Görünüm, seçili kenar yatay veya dikey olarak yönlendirilinceye dek döner.
|
|
|
|
|
Orijinal görünüm
|
Yatay kenara göre hizalı
|
Dikey kenara göre hizalı
|
Bu şekilde döndürdüğünüz bir görünümden yansıtılmış herhangi bir görünüm varsa, yansıtılmış görünümler güncellenerek yansıtmalarını korurlar.
Görünümleri döndürmenin diğer yöntemleri için, bkz. Görünümlerin Döndürülmesi .
Bir görünümün hizalamasını koparmak için:
Hizalanmış olan görünümler için, hizalamayı koparabilir ve görünümleri bağımsız olarak taşıyabilirsiniz. Görünüm sınırının içinde sağ tıklayın ve Hizalama, Hizalamayı Kopart'ı seçin veya Araçlar, Teknik Resim Görünümünü Hizala, Hizalamayı Kopart'a tıklayın.
Bir görünümün hizalamasını görünümü yerleştirirken koparmak için:
Görünümü yerleştirirken Ctrl tuşuna basın.
Bir görünümü varsayılan hizalamasına döndürmek için:
Hizalamasını kopardığınız bir görünümü orijinal hizalamasına döndürebilirsiniz. Görünüm sınırının içinde sağ tıklayın ve Hizalama, Varsayılan Hizalama'yı seçin veya Araçlar, Teknik Resim Görünümünü Hizala, Varsayılan Hizalama'ya tıklayın.
