Ölçümlendirmeleri Birleştirme
Bir parçayı tamamen sınırlamak için iki veya daha fazla unsura aynı ölçümlendirme ve geometrik toleransı uygulamanız gerekir. Ölçümlendirme ve geometrik toleransları kısayol menüsünü kullanarak tek bir spesifikasyonda birleştirebilirsiniz.
Bölgesel ölçümlendirmeleri birleştirmek için:
-

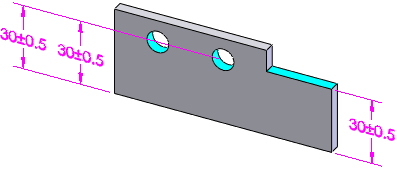

Birleştirilecek ölçümlendirmeler olan bir model açın. Örneğin, üç ölçümlendirmeyi tek bir ölçümlendirme halinde birleştirebilirsiniz.
Konum ölçümlendirmeleri birleştirirken, hepsinin aynı orijin unsuruna sahip olması gerekir.
-
Ctrl + ile soldan sağa üç ölçümlendirmeyi seçin.
-
Sağ tıklayarak Ölçümlendirmeyi Birleştir'i seçin.

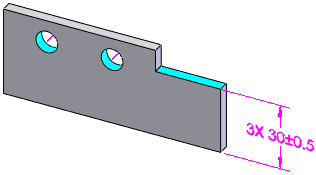

Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir.
Ölçümlendirmeleri birbirinden ayrı ölçümlendirmelere döndürmek için, birleştirilen ölçümlendirmeye sağ tıklayın ve Birleştirilmiş Ölçümlendirmeleri Kopart seçeneğini belirleyin. Geometrik toleransları birleştirmek veya ayırmak için, Gtol'u Birleştir ve Birleştirilmiş Gtol'u Kopart seçenekleri mevcuttur.
Boyut ölçümlendirmelerini ve geometrik toleransları birleştirmek için:
-
Birleştirilecek boyut ölçümlendirmeleri ve geometrik toleransları olan bir model açın. Örneğin, üç ölçümlendirmeyi tek bir ölçümlendirme halinde birleştirebilirsiniz.
-
Ctrl + ile soldan sağa iki boyut ölçümlendirmesini seçin.
-
Sağ tıklayın ve Ölçümlendirmeyi Birleştir'e
tıklayın.
Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir.
Yalnızca geometrik toleransları birleştirirken, sağ tıklayıp Gtol'u Birleştir seçeneğini belirleyin. Geometrik toleransları birleştirirken, uygulanan semboller, toleranslar ve datumların aynı olması gerekir.
