Özel Özellikler
Bir tasarım tablosu'nda bir özel özelliği belirten sütun üstbilgisi aşağıdaki sözdizimini kullanır:
$PRP@özellik
burada property, özel bir özelliğin adıdır. Özet Bilgi iletişim kutusundaki (Dosya, Özellikler,
Konfigürasyona Özel
) özel özelliklerden birini kullanabilirsiniz veya yeni bir özel özellik ekleyebilirsiniz.
NOTLAR:
-
Sütun üstbilgisi, küçük-büyük harfe duyarlı değildir.
-
Bir tasarım tablosu'nda bir özel özelliği belirten sütun üstbilgisi aşağıdaki sözdizimini kullanır:
-
Örneğin, her konfigürasyonun özel Maliyet özelliğini kontrol etmek için $prp@Maliyet üstbilgisini kullanın. Tablo gövdesindeki hücrelere, her konfigürasyon için özellik değerini yazın. Bir hücre boş bırakılırsa, özellik konfigürasyon için tanımsız kalır.
Model parametreleriyle (boyutlar ve kütle özellikleri) ilişkilendirilmiş özellikler, model parametreleri değiştiğinde otomatik olarak güncellenir.
Bir tasarım tablosuna bir özel özellik eklemek için:
-
Modelinize bir tasarım tablosu Ekle'yin.
-
Tasarım tablosu çalışma sayfasında:
-
Özel özelliği bulunan her sütun için, sütunu $prp@maliyet biçiminde etiketleyin; örneğin, $prp@uzunluk.
-
Her sütunda, özelliğin değişken adını "ad@@konfigürasyon@model" biçiminde yazın; örneğin, "D2@Çizim1@@Varsayılan@kutu.SLDPRT".
Tırnak işaretlerini ekleyin ve dosya adı uzantısının büyük harfli (.SLDPRT) olduğundan emin olun.
Tırnak işaretlerini eklemek için, ifadenin önüne bir tek tırnak işareti (') yazın. Örneğin,
"D2@Sketch1@@Default@box.SLDPRT" ifadesinin tabloda görünmesi için
'"D2@Sketch1@@Default@box.SLDPRT" yazın.
-
Yeni sütunlarda, standart tasarım tablosu bilgilerini ekleyin, örneğin üstbilgi olarak D2@Çizim1 ve boyut değerlerini sütuna girin.
-
Kapatmak için tasarım tablosunun dışındaki herhangi yere tıklayın.
Bir tasarım tablosuna eklenen özel özellikler, Özet Bilgi iletişim kutusunun
Konfigürasyonu Özel
sekmesinde otomatik olarak görünür. Bu özellikleri
Notlar
ve Malzeme Listeleri'nde kullanabilirsiniz.

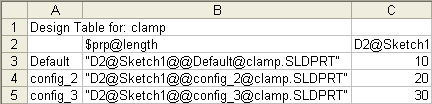

Özel özellikleri belirten bir tasarım tablosu örneği:
