Tasarım Küçük Resmi
Tasarım Küçük Resmi, SolidWorks, DWG ve DXF dosyalarından çok sayıda objeyi bulmanızı ve yeniden kullanmanızı sağlar.
Tasarım Küçük Resmi'nin İşleyişi
Design Clipart, using SolidWorks File and Model Search
, searches specific folders, finds and dissects files, and extracts data that you can reuse in SolidWorks.
-
Parçalar unsurlara (ekstrüzyonlar ve kesmeler), çizimlere ve bloklara ayrıştırılır.
-
Unsurlar çizimlere ayrıştırılır.
-
Teknik resimler, genel tablolara ve bloklara ayrıştırılır.
-
DWG/DXF dosyaları tablolara, bloklara ve görünümlere ayrıştırılır.
The source files are not changed when Design Clipart dissects them.
SolidWorks Arama'yı Kullanma
|
|
|
The images created during dissection are displayed as thumbnails in the Search tab  when you do a SolidWorks Search for
Files and Models
. Ayrıştırılan objeleri yeniden oluşturmak için bu küçük resimleri SolidWorks dosyalarına sürükleyin.
|
|
|
|
|
|

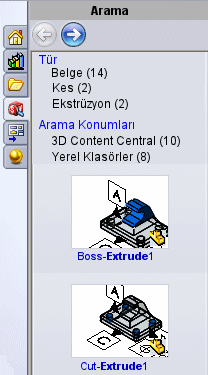

In the Search results, select a dissected file thumbnail and click  in the context toolbar to view a thumbnail of the dissected entity in the Search results pane.
The SolidWorks Search box displays the search path to the entity. Arama bölmesinde, objeler Tür ve Arama Konumları'na göre filtrelenir.
Örneğin, gösterilen resimde Yükseklik-Ekstrüzyon1'i seçerseniz, ayrıştırılan Çizim3'ün başka bir küçük resmi Arama sonuçları bölmesinde görüntülenir.
Ekstrüzyonun yolu SolidWorks Arama kutusunda görünür.
|
|
Tasarım Küçük Resmi'ni tek bir dosyayı hemen ayrıştırmakta kullanmak için:
-
Use SolidWorks Search for Files and Models bsp; to find the file.
-
On the Search tab, double-click the file's thumbnail image
Dosyayı ayrıştırmak isteyip istemediğinizi soran bir mesaj belirir.
-
Evet'e tıklayın.
Dosya açılır, dosya ayrıştırma işlemi yapılır ve dosya kapanır. Ayrıştırılan objelerin küçük resim görüntüleri Arama bölmesinde görünür.
Tasarım Küçük Resmi'ni SolidWorks Görev Zamanlayıcı ile kullanmak için:
-
Bir ayrıştırma klasörü oluşturun ve ayrıştırılacak dosyaları buraya yerleştirin.
-
Seçenekler
, Dosya Konumları'na tıklayın. Şunun klasörlerini göster'de, Arama Yolları'nı seçin. Ayrıştırma klasörünü Klasörler altına yerleştirin ve Tamam'a tıklayın.
-
Click Options , Search,and select Schedule dissection daily to automatically dissect files in search paths.
-
Tasarım Küçük Resmi ayrıştırmasını çalıştırmak için bir Günlük Başlatma Saati ve bir Günlük Durdurma Saati belirleyin (varsayılan başlangıç saati 23:00'dır).
Görev Zamanlayıcı, ayrıştırma görevini programlanan saatte çalıştırır.
If a daily dissection is missed by over two hours, Design Clipart does not try to run that same scheduled dissection the following day. For example, you set the dissection start time to 11p.m., but you power down the computer at 6p.m. When you power up the computer the next morning at 9a.m., the missed 11p.m. dissection from the night before does not run.
Tasarım Küçük Resmi objelerini yeniden kullanmak için:
-
Tek tek ayrıştırmayı veya Görev Zamanlayıcı'yı kullanarak bir dosyayı ayrıştırın.
-
Bir Tasarım Küçük Resmi objesini bulmak için bir SolidWorks Araması yürütün.
-
Objeyi eklemek istediğiniz bir modeli açın.
-
Objeyi dosyaya sürükleyin.
