Spline Tutamaçlarına Ölçümlendirme

Use Smart Dimension (Dimensions/Relations toolbar) to dimension to spline handles. Şunlar için ölçümlendirme ekleyebilirsiniz:

  • Tangent Weighting 1 and Tangent Weighting 2

  • Teğet radyal yönü

Spline tutamaçlarına ölçümlendirme yapmak şunlara imkan sağlar:

  • Değerleri PropertyManager yerine grafik alanında ayarlamak.

  • Tasarım Tablolarındaki teğet ağırlıklandırma ve yönü kontrol etme.

Spline tutamaçlarını ölçümlendirmek için:

  1. Çizimi Düzenle modunda, Parametreler altından Spline PropertyManager'ında Teğet Sürmek'i seçin.

  1. AkıllıÖlçümlendirm simgesine (Ölçümlendirmeler/İlişkiler araç çubuğu) veya Araçlar, Ölçümlendirmeler, Akıllı'ya tıklayın

  2. Tutamaçları görüntülemek için spline'ı seçin.

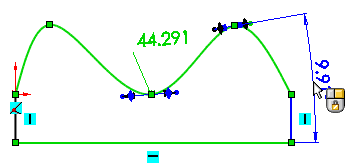

    For Tangent Weighting 1 - Tangent Weighting 2

    Teğet Radyal Yönü için.

    1. Bir uçtaki, yatay çizgideki tutamaçlardan herhangi birini seçin ve ölçümlendirmeyi yerleştirmek için tıklayın.

    2. Değiştir kutusunda ölçümlendirmeyi ayarlayın.

    1. Bir uçtaki, yatay çizgideki tutamaçlardan herhangi birini seçin ve ölçümlendirmeyi yerleştirmek için tıklayın.

    2. Değiştir kutusunda ölçümlendirmeyi ayarlayın.
