Belge Özellikleri - Yardımcı Görünüm Etiketleri

Yardımcı görünüm etiketleri için belge düzeyinde draft ayarları belirtebilirsiniz.

Bu sayfayı açmak için, bir teknik resim açıkken: Seçenekler simgesine (Standart araç çubuğu) tıklayın, Belge Özellikleri'ni seçin ve ardından Görünüm Etiketleri > Yardımcı'yı seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından miras alındı.

Taban yardımcı görünüm standardı

Taban yardımcı görünüm standardı
Bir standart seç:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Çizgi stili

Çizgi Stili Seçin: bir stil.
Çizgi Kalınlığı Seçin: bir kalınlık seçin veya Özel boyut'u seçin ve bir kalınlık girin.

Yardımcı ok metni

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.

Etiket metnini göster

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.

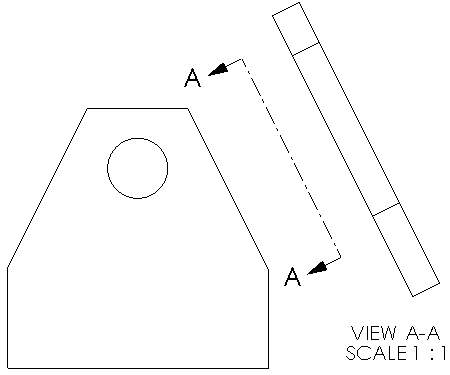

Görünüm Etiketi Metni Örneği

Etiket seçenekleri

Standarda göre Taban standarda uymak için işaretleyin. Görünüm etiketi parametrelerini değiştirmek için işareti kaldırın:
  • Ad. Görünüm etiketinde görülecek bir başlık seçin.
  • Etiket. Ana görünümdeki etikete denk gelen etiket harfinin görünüm etiketinde nasıl göründüğünü seçin.
  • Ölçek. Ölçek için bir etiket seçin.
  • Sınırlayıcı. Bir ölçek görüntüleme seçeneği belirleyin:
    • Ölçeği bir sınırlayıcının ayırdığı iki numara ile sunmak için, şunu seçin:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Ölçeği, X ile izlenen iki sayının oranı olarak sunmak için # X seçeneğini belirleyin.
    • Ölçeği gizlemek için, <Hiçbiri> seçeneğini belirleyin.
  • Bir etiket görünüm seçeneği:
    • Yığılmış. Görünüm etiketini isim ve etiket ölçeğin üstüne yığılmış şekilde göster.
    • Çizgide. İsim ve etiketi aynı çizgide göster.
Etiketi görünümün üstünde görüntüle Etiketi görünümün üzerinde görüntülemek için işaretleyin.

Etiket Seçenekleri Örnekleri

Ad GÖRÜNÜM
YARDIMCI
<Hiç>
Etiket X
X-X
X X
<Hiç>
Ölçek ÖLÇEK
ÖLÇEK:
<Hiç>
Sınırlayıcı X:X
X/X
(X/X)
(X:X)
#X
<Hiç>

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Görünüm etiketi belge katman ayarları, etiket Çizgi stili ayarlarının üstüne yazılır.
