Spline'ı Basitleştir
Bir spline'daki nokta sayısını azaltmak ve karmaşık spline eğrileri bulunan modellerde sistem performansını yükseltmek için Spline'ı Basitleştir aracını kullanın.
Ayrıca alınan modellerden oluşturulmuş veya
Objeleri Dönüştür
,
Objeleri Ötele
,
Kesişim Eğrisi
ve
Yüz Eğrileri
gibi araçlarla oluşturulmuş spline'ları da basitleştirebilirsiniz.
Bir spline'ı basitleştirmek için:
-

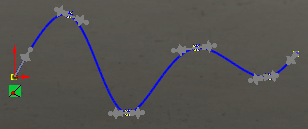

Açık bir çizimde, grafik alanında spline'ı seçin, ardından Spline'ı Basitleştir
seçeneğine (Spline Araçları araç çubuğu) veya Araçlar, Spline Araçları, Spline'ı Basitleştir seçeneklerine tıklayın.
-
İletişim kutusunda Tolerans için bir değer ayarlayın Tamam'a tıklayın.
-veya-

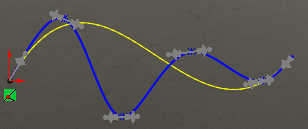

Spline'ı basitleştirmeye devam etmek için Düzleştir'e tıklayın. İki spline noktası kalana kadar Düzleştir'e tıklayabilirsiniz. SolidWorks yazılımı:
-

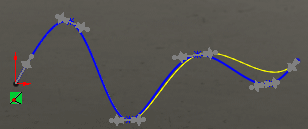

Toleransı ayarlar ve daha az spline noktası bulunan yeni bir eğri hesaplar. Orijinal spline grafik alanında, düzleştirilmiş eğrinin bir önizlemesiyle birlikte görüntülenir.
-
Orijinalde ve Basitleştirilmiş eğride için Spline noktalarının sayısı'nı görüntüler.
-
Basitleştirilmiş eğrinin orijinal eğriden istenen sapmasını ölçen basitleştirilmiş Tolerans'ı görüntüler.
Dizi içerisinde orijinal eğriye geri gidene kadar Önceki düğmesine tıklayın.
-
Tamam'a tıklayın.
