Ölçümlendirmeler Görünümü aktif parça veya montajdaki tüm ölçümlendirmeleri, sabit değerli ve denleme bağlı olanlar da dahil, gödterir. Görünüm denklem isim ve değerlerini değiştirmeyi kolaylaştırır.
Sabit değerli ölçümlendirmeler sadece bu görünümde görünürler, Denklemler Görünümü veya Sıralı Görünüm'de değil.
Ölçümlendirmeler Görünümünü'nin iki versiyonu var, biri parçalar öteki montajlar için.

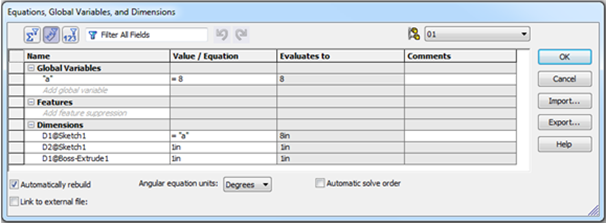

Parçanın Ölçümlendirmeler Görünümünde:
- Yeni global değişkenler ekleyebilir, varolanların adını değiştirebilir, düzenleyebilir, silebilir ve pasifleştirebilirsiniz.
- Unsurları pasifleştirecek denklemler ekleyebilirsiniz.
- Ölçümlendirme isim ve değerlerini değiştirebilir, denklemler ekleyebilirsiniz.
- Global değişken ve unsurlara yorumlar ekleybilirsiniz.
Derlemenin Ölçümlendirmeler Görünümünde:
- Yeni global değişkenler ekleyebilir, varolanların adını değiştirebilir, düzenleyebilir, silebilir ve pasifleştirebilirsiniz.
- Bileşenler için denklem ekleyebilir, varolanların adını değiştirebilir, düzenleyebilir, silebilir ve pasifleştirebilirsiniz.
- Derlemeyi yeniden adlandırabilir ve en üst düzey boyutlarını düzenleyebilirsiniz.
- Bileşenlerin global değişkenlerine ve denklemlerine ve denkleme sahip en üst düzet boyutlarına yorum ekleyebilirsiniz.
Bir ölçümlendirmeye atanmış denklemi pasifleştirince, ölçümlendirme son değerlendirilmiş değeri kullanır. Denklemi aktifleştirdiğinizde, ölçümlendirme değer yerine denklemi kullanır.
Önemli: İsim sütununda, global değişkenlerin, unsurların, ve denklemlerin isimleri tırnak içindeyken ölçümlendirmelerinkiler değildir. Değer/Denklem sütununda, denklemle tanımlanan ölçümlendirmeler = (eşit işareti) ile başlar, sabit değerli ölçmlendirmeler ise = ile başlamaz.
