Örnek - Montaj İlişkileri ile Kopyalamak
Bu örnek bir montajda bir bileşenin ek örneklerini oluşturduğunuzda nasıl montaj ilişkileri ekleyeceğinizi gösterir.

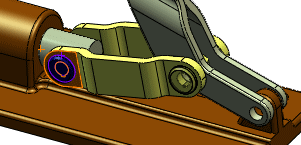

Bu örnekte bir pim, bir bağlantı ve bir levye içeren bir kıskaç montajı var. Pimi yerinde tutan iki montaj ilişkisi var - bir eşmerkezli, bir çakışık. İki yeni pim örneği oluşturmanız gerekiyor. Yeni pimler için orijinal ile aynı montaj ilişkilerini istiyorsunuz.
 |
1 - Pim
2 - Bağlantı
3 - Levye
|
İlk pim örneği için eşmerkezli montaj ilişkisi için yeni bir referans belirleyin, ve çakışık montaj ilişkisi için referansı tekrar kullanın.
- Kıskaç montajını açın.
- Montaj İlişkileri ile Kopyala
veya tıklayın.
- Seçili Bileşenler PropertyManager'da, pim'i seçin.
Montaj ilişkileri altında biri çakışık biri eş merkezli iki montaj ilişkisi listelenir.
- Eşmerkezli montaj ilişkisi altındaki seçim kutusuna tıklayın.
Montaj ilişkisi grafik alanda vurgulanır.
- Gösterilen şekilde deliği seçin:
Grafik alanında pimin bir önizlemesi delikte görünür, ve sonraki montaj ilişkisi için referans vurgulanır. PropertyManager'da çakışık için seçim kutusu vurgulanır.
Çakışık montaj ilişkisi için referansı seçin. Levyenin iki sekmesi eş düzlemli olduğundan, yeni pim orijinal ile aynı referansı kullanabilir.
- PropertyManager'da çakışık montaj ilişkisi için Tekrarla seçerek aynı referansı kullanın.
tıklayın.Pimin kopyası montaja eklenir. Seçim kutusu sıfırlanır ve bir kopya daha ekleyebilirsiniz.
Şimdi montaj ilişkilerini orijinalden alan ama her iki montaj ilişkisi için de referansları kullanan bir pim ekleyin.
- Levyedeki deliği seçin
- PropertyManager'da çakışık ilişkisi için Tekrarla seçin.
- Yassı yüzü seçip bu örnek için çakışık montaj ilişkisini seçin.
- iki kere tıklayın.
Pimin koopyası FeatureManager da görünür. Montaj ilişkileri, Montaj İlişkileri
klasöründe görünür.
