Doğrusal Not Çoğaltma

Notları, teknik resimlerde doğrusal bir çoğaltmayla görüntüleyebilirsiniz.

Notun bir doğrusal çoğaltmasını oluşturmak için:

  1. Doğrusal bir çoğaltmada görüntülemek istediğiniz notu oluşturun.
  2. Notu seçin.
  3. Bir teknik resim görünümünde, Doğrusal Not Çoğaltma simgesine (Detaylandırmalar araç çubuğu) veya Ekle > Detaylandırmalar > Doğrusal Not Çoğaltma 'ya tıklayın.
  4. PropertyManager'da, Yön1'in altında:
    • Notlar arasındaki Aralık değerini ayarlayın. Aralığı grafik alanında da ayarlayabilirsiniz.
    • Örnek Sayısı'nı oluşturulacak toplam not sayısı olarak ayarlayın. Örnek sayısını grafik alanında da ayarlayabilirsiniz.
    • Açı'yı yatay (X eksen) eksenden açısal yön olarak ayarlayın. Örneğin, çoğaltmayı nottan başlayarak 45 derecelik bir çizgi boyunca oluşturmak için Açı'yı 45 olarak ayarlayın.
    • Çoğaltmayı çizginin uzatması boyunca oluşturmak için Yönü Ters Çevir simgesine tıklayın. Örneğin, Açı'yı 45 olarak ayarlarsanız, Yönü Ters Çevir'e tıkladığınızda, çoğaltma nottan başlayarak 225º derecelik bir çizgi boyunca oluşturulur. Yönü Ters Çevir'e tıkladığınızda, Açı değeri güncellenir. Tutamaca tıklayarak yönü grafik alanında da ters çevirebilirsiniz.
      Seçim noktasını sürükleyerek grafik alanında aralığı ve çoğaltma açısını değiştirebilirsiniz.
  5. Yön 2 için Adım 4'ü tekrarlayın.

    Örnek Sayısı 1'den büyük olduğunda Yön 2 etkinleşir.

  6. simgesine tıklayın.

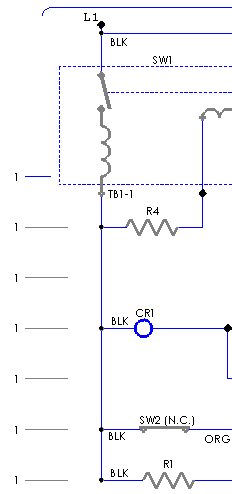

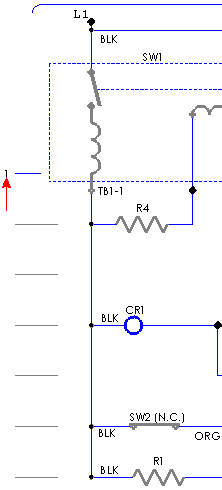

    İlk parça Doğrusal not çoğaltma oluşturma

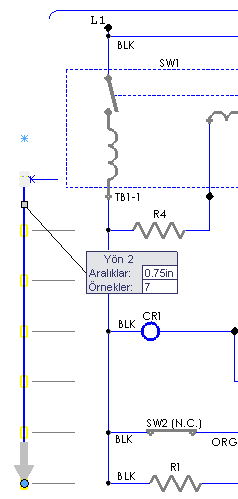

    Doğrusal not çoğaltma Düzenlenmiş doğrusal not çoğaltma

  7. Çoğaltmayı oluşturduktan sonra, notları tek tek düzenleyebilirsiniz.
