Denklemler İletişim Kutusunda Global Değişkeni Değiştirme

  1. install_dir\samples\whatsnew\Equations\sample1.sldprt dosyasını açın.
  2. FeatureManager® tasarım ağacında Denklemler'i sağ tıklayıp Denklemleri Yönet'i tıklayın.

    Manage_EquationsV3

    Denklemler iletişim kutuus açılır.

  3. Denklemler Equations View Icon görünümünü seçin.
  4. Global Değişkenlerde "Toplam uzunluk" için ilk sırayı tıklayın ve Değer/Denklem sütunundaki değeri 100'den 200'e değiştirin.
  5. Enter veya Tab'e basarak Yorumlar satırındaki hücreye geçin.

    Çözüm sütunundaki değer güncellenir ve model yeniden oluşturulur. Global değişken "Toplam uzunluk" kullanan tüm ölçümlendirmeker de ikiye katlanır.

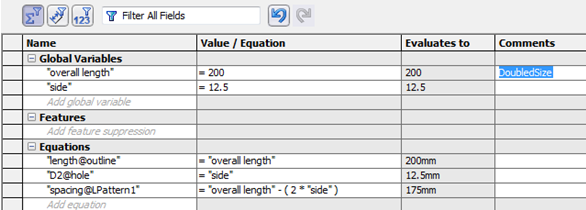

  6. Boy ikiye katlandı gibi bir yorum yazın.

    EquationsView_DoubleSized

  7. Geri al tool_undo.gif 'a "toplam uzunluk" orijinal boyu olan 100mm oluncaya kadar basın.

    Otomatik Yeniden Oluştur seçili olduğu için model orijinal ölçümlendirmelerine döner. Global değişken "toplam uzunluk" kullanan tüm ölçümlendirmeler orijinallerine dönerler. Yorumlar hücresi de temizlenir.

  8. Yinele tool_redo.gif'ye tıklayarak yeni ölçümlendirmelere dönün.
  9. Cut-Extrude1 unsurunu pasifleştirin:
    1. Unsurlar bölümünde boş bir hücre seçin.
    2. FeatureManager ® tasarım ağacında Cut-Extrude1 seçeneğine tıklayın.

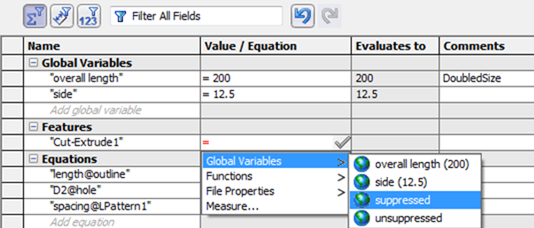

      Unsur adı görüntülenir. SolidWorks yazılımı sonraki hücreyi = (eşit işareti) ile doldurur ve Global Değişkenler, Fonksiyonlar, Dosya Özellikleri, ve Ölçüm seçenekleri olam bir menü görüntüler.

    3. Global Değişkenleri genişletip pasifleştirilmişi seçin ve PM_OK.gif tıklayın.

      SuppressedFeature

      Pasifleştirilmiş, Çözümlenir sütununa eklenir.

      Visual Basic if fonksiyonunun sözdizimini kullanarak da pasifleştirmeyi tanımlayabilirsiniz.

Üst konu başlığ: Denklem Örneklerini Kullanma
