Vurgulama açık iken bu değişiklikler teknik resimlerde vurgulanır:
- Taban rakamı değerlerinin değişmesine neden olan model değişiklikleri
- Modeldeki tolerans tipi veya değerinin değiştiği içeri alınan ölçümlendirmeler
- Parantez Ekle veya Teftiş Ölçümlendirmesi'nde bir değişikliğin söz konusu olduğu içeri alınan ölçümlendirmeler
- Ölçümlendirme Metni'nde (varsayılan olarak <DIM>) bir değişikliğin söz konusu olduğu içeri alınan ölçümlendirmeler
Bu vurgulama özelliğini kullanmak için, öncelikle parçayı veya montajı ve SolidWorks 2012'deki ilişkili teknik resimleri kaydetmelisiniz. Teknik resmi tekrar açtığınızda, vurgulanan değişiklikler görünür. Değiştirilen bir ölçümlendirmenin üzerine gelirseniz, araç ipucunda önceki ölçümlendirme gösterilir.
|

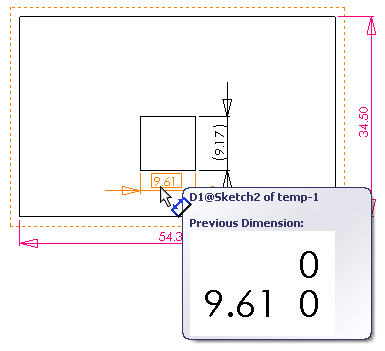

Değiştirilen Ölçümlendirmeler
|
|

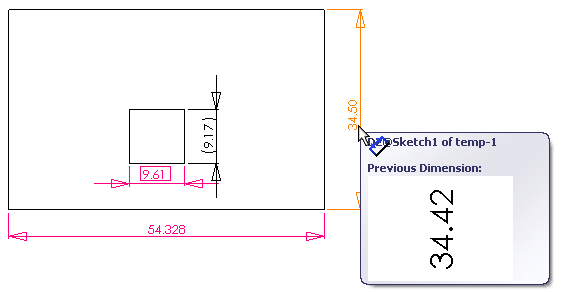

Değiştirilen Tolerans
|
Güncellenen teknik resmi kaydettiğinizde, vurgulama özelliği sıfırlanır.
